Советы по замене жидкости и эксплуатации устройства

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.

Рекомендации:

Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!

Ремонт домкрата своими руками

Схема гидравлического домкрата.

Гидравлическому домкрату трудно найти замену с целью поднятия и удержания оборудования. Различают разные признаки, которые указывают на выход из строя оборудования. К примеру, поднятие груза осуществляется затруднительно, а уровень подъема на высоту может значительно сокращаться.

Возможно, что для установки устройства на необходимой высоте следует сделать большое количество ходов. Если гидравлический домкрат не опускается вниз, то это является явным признаком его поломки. Принять решение о выборе способа прокачки поможет знание некоторых поломок. Сюда входит:

Наличие ржавчины внутри устройства, ограничивающей процесс опускания механизма в требуемое положение.
Запредельная нагрузка, испытанная устройством, которая приводит к изгибу штока.

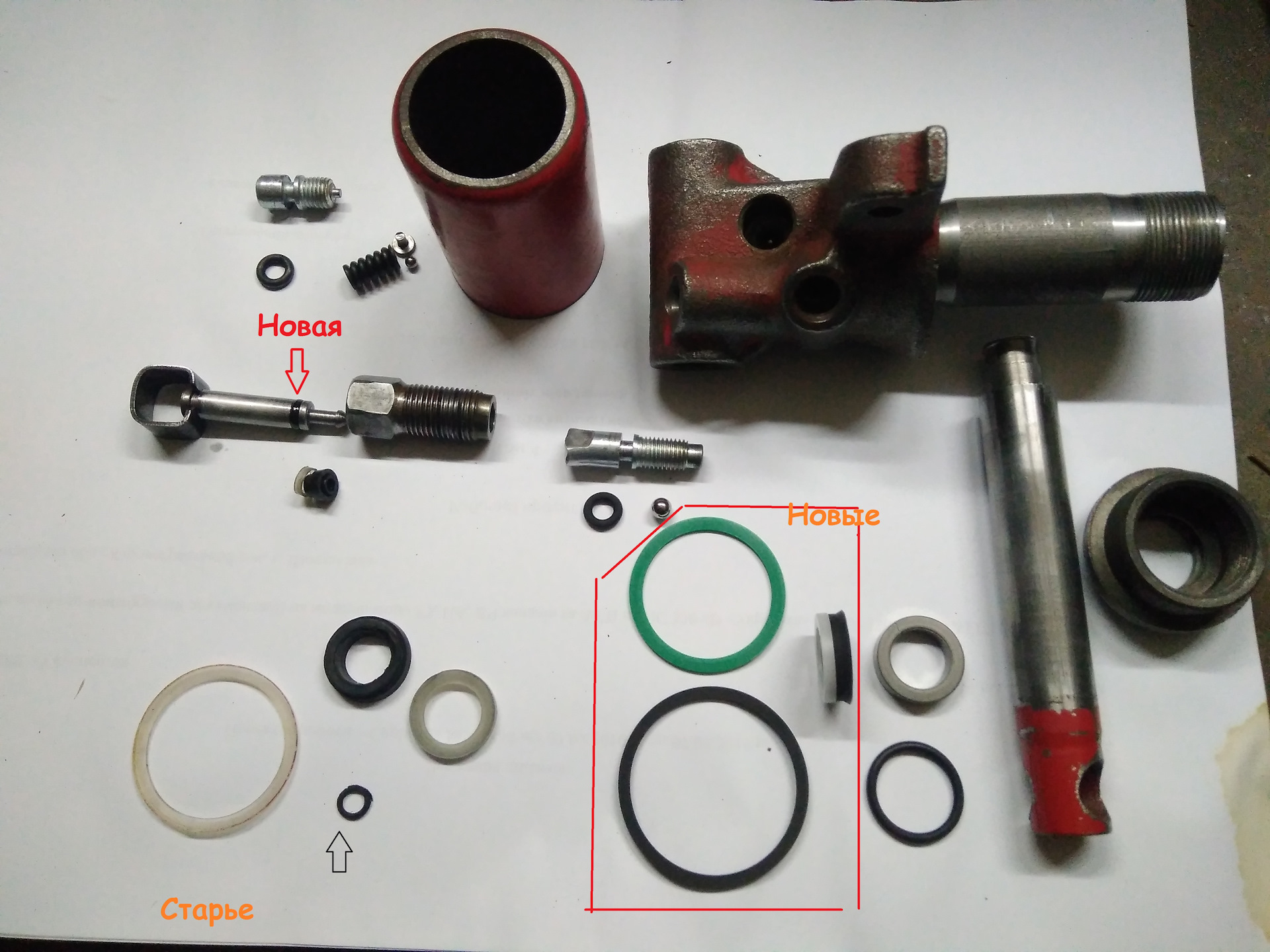

После разборки агрегата можно заметить, что устройство имеет цилиндр, содержащий поршень или шток, перемещаемый внутри него при наличии рабочего масла. Давление на жидкость создается в процессе работы клапана цилиндра. Имеется насос, который направляет жидкость в цилиндр.

Устройство опускает груз со скоростью, регулируемой при наличии отверстия. Оно необходимо для вытекания поступающей жидкости из цилиндра. В домкрате имеется резьба на штоках, корпусах и основаниях.

Мероприятия по разборке домкрата

Схема ремонта домкрата.

Для вскрытия агрегата выполняют следующие основные шаги:

Разбирают агрегат полностью с использованием ключей.
Откручивают элементы крепежа.
Извлекают из устройства клапан, который стравливает масло, а также первичный поршень.
Осуществляют детальный осмотр агрегата для проверки качества шарика специального клапана и прокладок, чтобы произвести их замену.
Зачищают устройство от излишних элементов и промывают систему.
После вскрытия агрегата производят замену масла.

Это должно быть веретенное масло, обладающее высоким классом либо типом Total LHM+. Далее производят установку других резинок и сливают масло, бывшее в употреблении.

Для полного слива подъемную часть устройства перемещают вниз, а потом вверх. Открытые камеры позволяют произвести освобождение всей жидкости поршня. Прижимающая пружина устройства должна быть снята. Далее закрывают клапан, стравив масло с использованием запорного шарика. Для точного попадания масла в устройство требуется осуществлять поднятие домкрата вверх, а затем опускать его вниз. В завершение работ осуществляют установку крепежа: штифтов и шпилек.

Устройство оснащено двумя клапанами – штуцерами, открывающимися под давлением. Каждый из них имеет подпружиненную “затычку”, которая является гвоздиком со шляпкой. Его острие должно входить в дырку малых размеров, а шляпка при этом будет упираться в специальную пружину.

Схема паркового гидравлического домкрата.

Первый клапан обычно открывается под давлением со стороны рычага, он откручивается для спуска. Происходит запуск масла в большой “держательный” цилиндр после того, как он прошел малый “качательный”. Когда падает давление от рычага, то клапан начинает держать масло, будучи закрытым. Второй клапан необходим для травления в резервуар из большого “держательного” цилиндра в условиях превышения нагрузки.

Перед поднятием груза домкрат настраивают на определенную массу груза, чтобы он не смог лопнуть во время перекачивания, иначе некоторые детали могут просто вылететь из корпуса механизма. Поэтому прокачка домкрата требует соблюдения мер безопасности.

Предварительно оба клапана разбирают, чтобы проверить, где находится пружина с “гвоздем”, верное ли у них положение. Разбирают устройство, постелив какой-либо материал или газету. Следят за тем, чтобы ни одна мелочь не смогла вылететь со своего места и потеряться, поскольку замену детали потом будет очень трудно найти.

В случае появления неисправностей после прокачивания домкрата требуется залить масло через какой-либо из клапанов, можно через первый. Лапа домкрата должна быть медленно поднята руками, а штуцер направлен вверх, чтобы при спуске мог выйти воздух, но не до конца. Это может привести к вылету резиновой пробки, имеющей форму большой заклепки на поверхности цилиндра.

Производя разборку второго клапана, его настраивают заново, учитывая правильный вес. Закручивать сильно не надо, поскольку спускание воздуха происходит под нагрузкой. Осуществляя постепенное закручивание, поднимают груз установленного веса. После этого прокачка прекращается. Затем проверяют возможность спуска в случае превышения веса.

Подкатной вид

Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

Крупные габариты и большой вес изделия.
Наличие бетонированной или асфальтированной площадки.

Гидравлический путевой домкрат ДПГ-10-200.

Гидравлический путевой домкрат ДПГ-10-200 предназначен для подъема и рихтовки рельсошпальной решетки в ходе работ по ремонту и текущему содержанию железнодорожного пути.

Предпочитаемая путейцами компоновка домкрата с расположением насоса над гидроцилиндром.
Современные уплотнения из полимерных и композиционных материалов.
Прочное несущее основание ячеисто-коробчатого сечения.
Удлиненная рабочая лапа и специальная рихтовочная лапа с фиксированными положениями.
Унифицированный гидронасос с принудительным возвратом плунжеров.
Разборный гидроцилиндр с ограничителем хода.

Характеристики гидравлического путевого домкрата ДПГ10-200:

Максимальная грузоподъемность на нижней подъемной лапе, т	10
Максимальное усилие рихтовки, тс	8
Максимальное рабочее давление, кг/см 2	400
Ход поршня (величина подъема), мм	200
Рабочая жидкость	Масло индустриальное И20А ГОСТ 20799-88,ВГМЗ ТУ 38-101479-86
Объем заправляемой рабочей жидкости, л	0,75
Габаритные размеры, мм	530х300х160
Масса, кг	18

Типы и виды домкратов: выбираем лучший

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

Самым известным является механический, главным плюсом которого считается низкая стоимость. Дополнительными достоинствами являются: небольшой вес, высокий уровень подъема и быстрый рабочий ход. Среди недостатков отмечают маленькую площадь опоры, что приводит к небольшой устойчивости.
Следующий тип – электрическое оборудование, работает от электропроводки машины, а управляют домкратом с помощью небольшого блока. Грузоподъемность устройства достигает 2-х тонн, а вот к минусам относят большую массу устройства и ручное опускание, что требует немало времени.
Есть еще и пневматический домкрат, который работает от сжатого воздуха либо компрессора. К преимуществам стоит отнести малый вес, снижение затрат на проведение работ, большую площадь опоры.
Но больше внимания мы уделим гидравлическому домкрату, ведь именно эту модель чаще всего используют не только при ремонте автомобиля, но и во время проведения строительных работ, включая работу с железобетоном и арматурными конструкциями. Они способны демонстрировать максимально высокие показатели, ведь КПД устройства достигает 80 %, а грузоподъемность составляет около 200 тонн, в зависимости от модели. К сожалению, не обойтись и без сложностей. Например, нельзя точно отрегулировать высоту отпускания, а потому следует заранее изучить инструкцию по эксплуатации инструмента. При работе, чтобы не довести домкрат до поломки, желательно следить за состоянием сальника, клапанов и наличием масла. Да и транспортировать инструмент нужно с умом – только в вертикальном положении, чтобы топливо просто не вытекло через клапан.

Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!

Это интересно: Поверка манометров — сроки, методика, правила — периодичность, методика, требования

Как прокачать гидравлический домкрат подкатной самому?

Очистив систему, приступаем к процедуре заливки масла. Перед началом не забудьте полностью слить очищающую жидкость. Прокачка это и есть заливание масла. Нужно столько жидкости, чтобы он мог поднять определенный груз на определенную высоту.

Алгоритм заливки:

Отверстие слива оставить открытым
Налить масло, поработать рычагом, пока шток немного не поднимется
Подливать и работать рычагом пока шток не поднимется до верхнего значения
Открыть запорный клапан, шток вернется в исходное состояние избыточная жидкость выльется из отверстия
Отверстие слива, закрыть. Протереть домкрат. Все готово.

Не забывайте следить за количеством масла. Проверяйте резиновые уплотнители, время от времени их рекомендуется менять. Если на домкрате есть подтеки, значит уплотнители стоит заменить.

Принцип работы гидравлического домкрата

В конструкции используется принцип сообщающихся сосудов. К рукоятке привода прикладывается сила (с помощью электродвигателя или ручная). Посредством рычага усилие подается к нагнетающему насосу. Масло попадает в низ емкости цилиндра, во время нажатия рычага или запуска электромотора. Поршень поднимается. Перепускной клапан, который состоит из клапанов нагнетательного и всасывающего удерживает давление масла на постоянном рабочем уровне. Всасывающий клапан находится на входе в емкость и не пускает масло обратно, когда поршень опускается. Нагнетательный установлен на входе в цилиндр и не пускает масло наружу во время подъема поршня.

Какое отличие гидравлических домкратов ставит их на первое место среди других видов подъемной техники:

работают плавно и тихо благодаря тому, что рабочая жидкость не сжимается;
очень устойчивы;
конструкция жесткая и прочная;
небольшие размеры;
четкость торможения;
малое усилие и высокий коэффициент полезного действия (до 80%);
точная остановка;
высокая грузоподъемность.

Гидравлический механизм может работать с объектами, установленными очень низко, поднимая их с пола. Это большое преимущество по сравнению с другими типами подъемных устройств.

небольшая скорость работы;
небольшая высота подъема;
неудобство транспортировки (должен располагаться строго вертикально во избежание вытекания масла);
высоту опускания груза отрегулировать невозможно.

В случае возникновения поломки ремонт более сложный и дорогостоящий, нежели у механического аналога. Гидравлическое подъемное устройство работает с грузами весом 2 — 200 тонн.

Устройства специального назначения способны поднять очень громоздкие грузы на большую высоту, зафиксировать и держать.

Гидравлический бутылочный домкрат одноштоковый очень легок в использовании, поэтому его вариации используются наиболее широко.

Подкатной обладает низкой посадкой, установлен на колёса. Из корпуса выезжают рычаги для подъема груза. Обычно у такого оборудования приводная ручка достаточного размера, чтобы уменьшить прикладываемые силы. Механизм такого типа может работать исключительно на твердом и гладком основании.

Причины неисправности гидравлического домкрата

Первой причиной выхода из строя гидравлики стает повреждение зеркал плунжера и рабочего цилиндра. В этом случае устройство не держит давление, масло легко перетекает из рабочей камеры в надпоршневую, поэтому такой домкрат попросту или не работает, или плохо держит нагрузку. Повреждение зеркал происходит из-за халатности хозяина. Во-первых, домкрат нельзя хранить и транспортировать горизонтально в том случае, если производитель не предусмотрел такую возможность. Результатом стает вытекшая рабочая жидкость, завоздушивание гидросистемы, а там, где воздух, там и коррозия.

Во-вторых, при появлении коррозии на зеркалах рабочих поверхностей домкрата моментально изнашиваются манжеты и уплотнители — резина не железная. В результате этой истории в масле появляется еще больше постороннего мусора, продуктов износа манжет, продуктов коррозии, что приводит к засорению маслопроводящих каналов и клапанов. Поэтому необходимо производить замену жидкости и промывку гидросистемы.

Устройство и принцип работы

Устройство гидравлических домкратов примерно схожее как у подкатных, так и бутылочных. Основные части подкатных устройств:

поршень;
рычаг;
шток;
клапан всасывания;
запорный клапан;
бачек масла;
рабочая полость.

Поднимать груз необходимо, установив агрегат на ровную плоскость. Когда человек нажимает на рукоятку, шток образует давление, вследствие чего срабатывает клапан, и масло поступает в рабочую полость (камеру).Грязь на клапане

При поднятии рукоятки вверх срабатывает запорный клапан, масло поступает в камеру за счет работы всасывающего клапана. Посредством перекачки масла из бачка в полость рабочего цилиндра идет поднятие поршня. Далее, для опускания поршня со штоком, открывается перепускной клапан, тогда под давлением груза поршень опустится.

То есть для опускания штока с грузом необходимо медленно отворачивать стравливающий клапан, расположенный на корпусе домкрата.

Разновидности и причины поломок

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

Неисправность гидроцилиндра

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

Вылет верхнего и нижнего кольца

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей

Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового

В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность

Важно, чтобы поршень плавно передвигался, без заеданий

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Поломка тягового рычага

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

Поломка клинового захвата

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

Снятие плиты домкрата

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Замена петли

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Плохо работает штуцер

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Устранение неисправности трубопровода

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Памятка. Какие поломки домкрата чаще всего встречаем.

Проблема	Где поломка	Почему сломалось	Что делать
Домкрат не поднимает груз	Рабочий цилиндр	Повреждение цилиндра или уплотнения поршня	Ремонт цилиндра, замена уплотнения поршня
Домкрат не поднимает груз	Редукционный клапан	Разрегулировка или засорение клапана, повреждение седла клапана	Ремонт и настройка клапана
Домкрат не поднимает груз	Обратный клапан	Засорение клапана, повреждение седла клапана	Ремонт или клапана
Домкрат не поднимает груз на максимальную высоту	Нехватка гидравлической жидкости	Течь жидкости из гидроузла	Замена уплотнений гидроузла
Домкрат не держит груз (опускается)	Рабочий цилиндр	Повреждение цилиндра или уплотнения поршня	Ремонт цилиндра, замена уплотнения поршня

Почему не работает бутылочный домкрат?

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

На что обращать внимание при выборе

При выборе домкрата необходимо обращать внимание на такие его характеристики, как конструкция, высота, грузоподъемность и дополнительные функции. Также стоит учесть, где и для каких целей будет использоваться устройство

Конструкция домкрата

Винтовой домкрат

Это штатная модель, которая может отлично подойти для обслуживания самых различных видов авто. Основными преимуществами такого устройства можно назвать компактность, доступную цену, малый вес и при этом надежность.

Реечный домкрат

Устройство, по рейке которого движется механизм с металлическими пальцами. Они поднимают подхват, как по лестнице. Основными преимуществами такой модели можно назвать универсальность, простоту в использовании, максимальную высоту подъема и большой рабочий ход. К недостаткам можно отнести солидный вес и габариты, которые делают неудобной транспортировку устройства. Это массивное оборудование для использования в условиях стационарных гаражей.

Гидравлический домкрат

Это устройство, поршень которого перемещается с помощью насоса, обеспечивающего давление. За счет этого и происходит подъем груза. Основными достоинствами оборудования можно назвать жесткость конструкции и минимальные усилия при приводе.

Пневматический домкрат

Работает за счет подушки из специального качественного воздухонепроницаемого материала. Сжатый воздух устройство получает благодаря стационарному или передвижному компрессору. Устройство можно смело использовать для проведения монтажных, аварийно-спасательных и ремонтных работ. К преимуществам можно отнести возможность использования для вариантов с небольшими зазорами и при необходимости точного монтажа. Основным недостатком таких моделей является слишком высокая стоимость. Но грузоподъемность таких моделей может достигать 6 тонн.

Подкатной домкрат

Модель на колесиках, с низко расположенным корпусом. Рычаг с подъемной пятой для грузов приводится в действие посредством гидроцилиндра. Основными преимуществами устройства можно назвать отличную устойчивость и надежную конструкцию. Кроме того, подкатной домкрат отличается быстрым ходом и высотой подъема.

Винтовой домкрат

Устройство состоит из нескольких винтов, на которые нанесена трапециевидная резьба. В зависимости от направления вращения конических шестеренок осуществляется подъем или опускание объекта или груза.

Монтируется механизм в корпусе цилиндрической формы. Кроме того, в конструкции содержится подхват откидного типа, в виде опорной площадки или стержня. Подъем осуществляется за счет упора подхвата в нижнюю поверхность.

Ромбические домкраты

Бывают двух типов – с механическими и гидравлическими приводами. Механизм устройства состоит из четырех рычагов, которые соединены по форме ромба. При изменении углов рычагов происходит подъем или опускание груза.

Бутылочные конструкции

Основаны на применении нескольких штоков. В механизме есть поршень небольшого размера, который дает возможность использовать домкрат вертикально и горизонтально.

Гидравлический подкатной домкрат

Работает по аналогичному принципу. Ось штока в горизонтальном положении, а поршень не соединяется с подхватом. Принцип действия основан на том, что рычаг приводит в действие конструкцию в виде тележки.
