Подключение электрики фаркопа своими руками, схема электропроводки рено дастер

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

Подключение габаритных огней.
+12 V.
Поворотные огни правого борта.
Управление стоп-сигналами.
Масса.
Поворотные огни левого борта.
Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

Масса.
Управление габаритными огнями.
Поворотник левого борта и управление стоп-сигналом.
Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

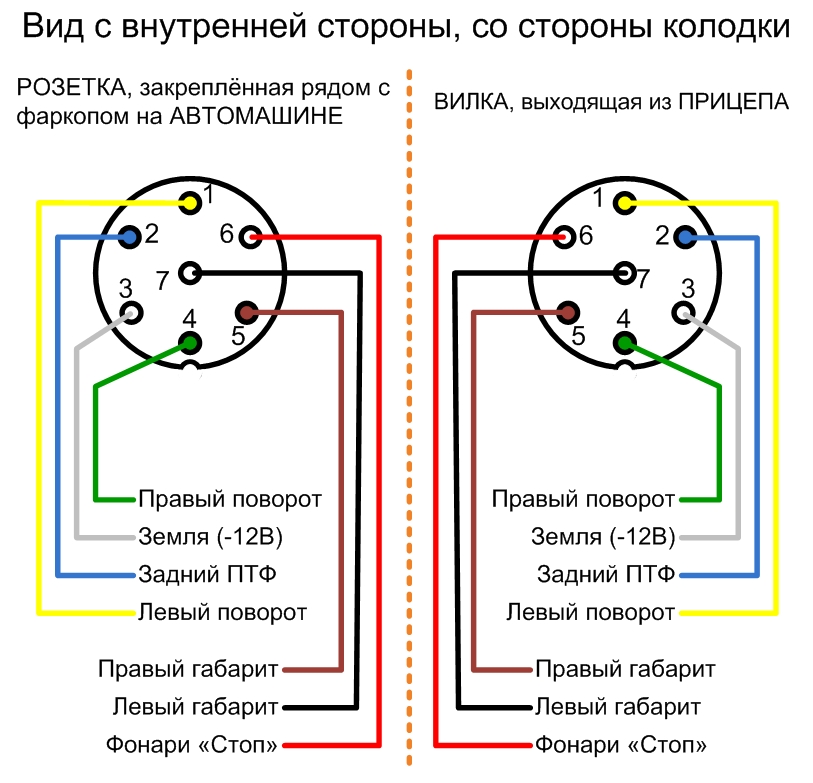

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

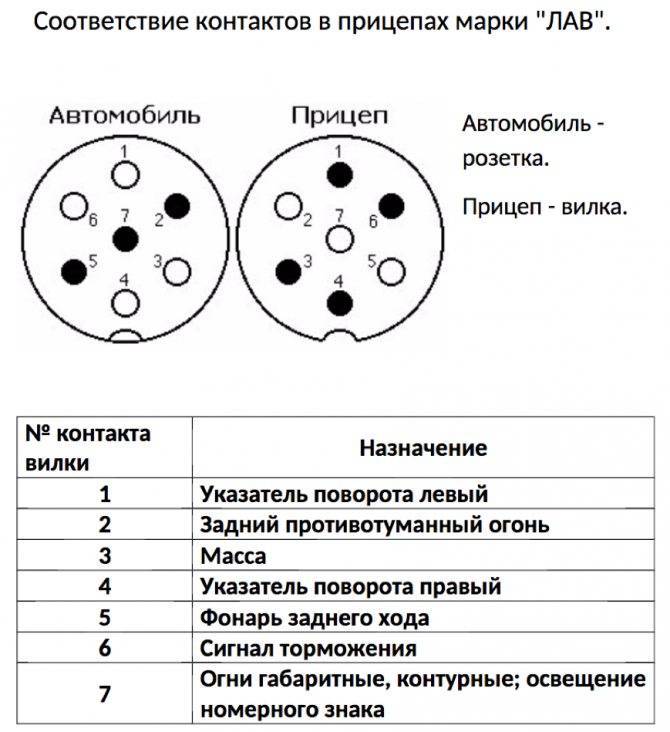

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

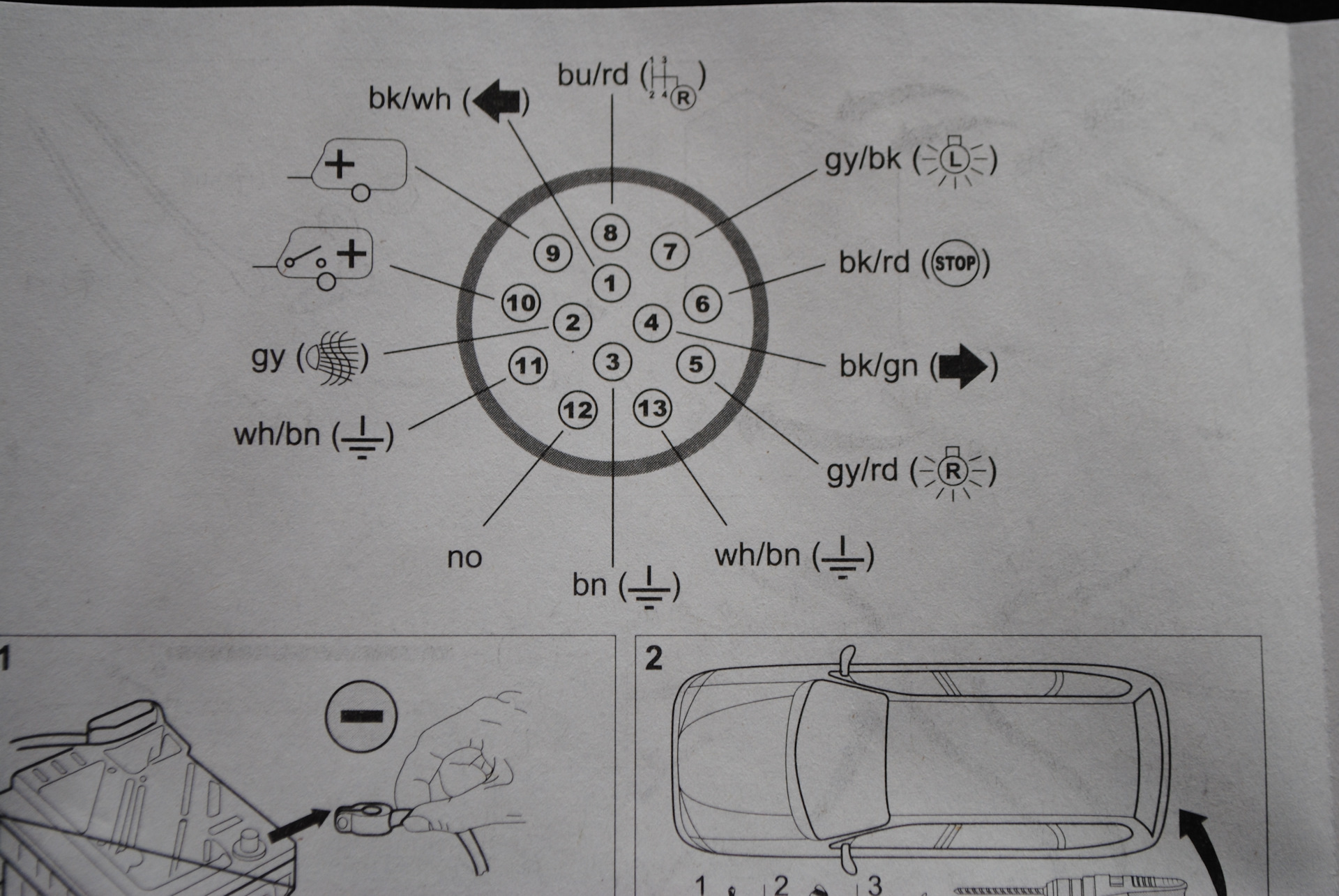

13-пиновая схема подключения разъема прицепа

Розетка фаркопа	Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
Европейский и Американский стандарт на тринадцать разъемных соединений;
Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

сигнал на левый поворот;
задний ход;
масса 12В;
сигнал на правый поворот;
правый габаритный сигнал;
Стоп сигнал;
левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

указатель левого поворота;
противотуманные задние фонари;
масса в цепи 1,2,4-8;
указатель правого поворота;
сигнал правый габаритный;
Стоп сигнал;
сигнал левый габаритный;
сигнал заднего хода;
+12 В постоянно;
+12В при включении зажигания;
масса в цепи 10;
Резервный пин;
масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

ВАЗ 2107

Модель	Нагрузки	Произодитель	Вырез	Артикул	Фото	Цена
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ 2105 с 1979 г.в. — 2107 с 1982 г.в.	40/750	2105	1800 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ 2105 с 1979 г.в. — 2107 с 1982 г.в.	40/750	2105.Р	1890 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ 2105 с 1979 г.в. — 2107 с 1982 г.в.	50/800	VAZ-05	2277 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ с 1980 г.в.	50/600	VAZ-03H	2332 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ 2105 с 1979 г.в. — 2107 с 1982 г.в.	50/800	VAZ-35	2515 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ с 1980 г.в.	75/600	VAZ-11H	2670 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ с 1980 по 2012 г.в.	75/600	1203-H	3030 руб. подробнее
Фаркоп для LADA CLASSIC. Без выреза в бампере. ЖИГУЛИ с 1980 по 2012 г.в.	75/600	1203-A	3330 руб. подробнее

Электронный блок согласования

Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Материалы для подключения

В комплекте с фаркопом для автомобиля должны присутствовать и все необходимые элементы для подключения. Однако некоторые призводители не предусматривают подобный комплект. Его необходимо собрать самому, исходя из перечня:

Фиксатор;
Пластина для крепежей;
Собственно, розетка для прицепа;
Комплект проводов с оптимальными разъемами;
Схема выполнения всех этапов процесса и распиновки фаркопа.

В любом случае самостоятельно подготовьте набор инструментов:

Набор гаечных ключей;
Отвертки всех мастей;
Инструменты для подгонки бампера;
Дрель и сверла при отсутствии специального отверстия;
Соединительные клеммы – если нет в комплекте или понадобятся запасные;
Изолента;
Паяльник.

Теперь, как говорят, по мотивам инструментов. Если самостоятельно подбираете комплект проводов, желательно брать многожильные с сечением не менее 1,5 квадратных миллиметров. Позаботьтесь об обесточивании сети выключением аккумуляторных клемм, а также подготовьте защитное снаряжение, особенно для глаз и лица.

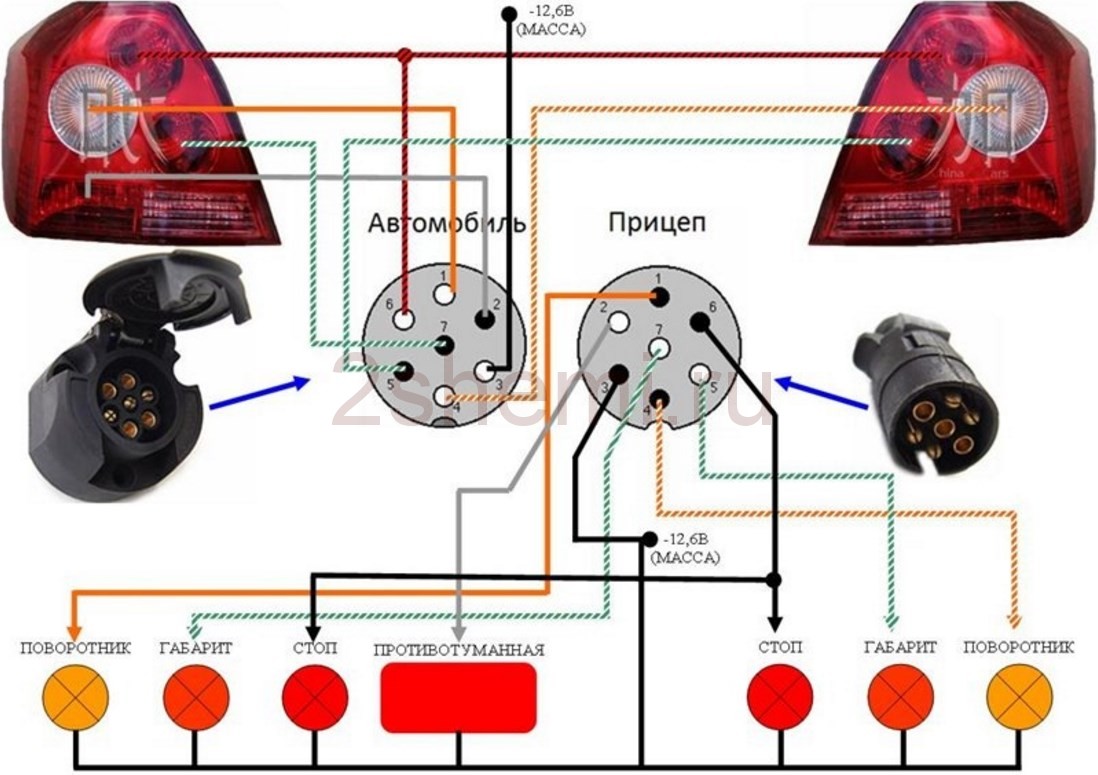

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106

В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом

В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
Отключаете от аккумулятора минусовую клемму.
Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

Масса (минус АКБ).
Левый поворотник.
Правый поворотник.
Стоп-сигнал.
Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Электрическая Схема Легкового Прицепа — tokzamer.ru

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа. Подключение розетки фаркопа к автомобилю с электронным блоком управления лучше выполнять у опытного автоэлектрика.

https://youtube.com/watch?v=G_q633ejyys

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.

https://youtube.com/watch?v=27h4jP8a86s

Как избежать ошибок при подключении распиновки на 7 пин

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Это необходимо делать правильно — через фаркоп. Ее можно использовать для подключения автомобильного холодильника, находящегося, например, в трейлере.

Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем. Список обязательных материалов: Различные приспособления для демонтажа бампера. Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. На электронные блоки также устанавливают специальный переходник.

Различие есть только в размерах и в количестве сигнальных огней — естественно проводов для грузового прицепа должно быть использовано больше. Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. Управление стоп-сигналами. Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером.Как заставить работать электрику автоприцепа

Схема подключения розетки 7 к 7

Еще лучше, если его сечение будет составлять от полтора кв. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни.

Универсальная схема подключения автомобильной розетки прицепа — второй метод На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа.

С чем это связано? Перед тем как сесть за руль, проверьте правильность функционирования всех сигнальных фонарей прицепа.

Целесообразно воспользоваться услугами опытных электриков, которые владеют тонкостями коммутации и знают особенности электросхем. Это необходимо делать правильно — через фаркоп. Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером.

Рекомендуем: Нормы испытаний и измерений электрооборудования

Они используют не так много тока, и реле сможет функционировать по-прежнему. Гаечные ключи и отвертки. Следующий способ предполагает изменение электросистемы автомобиля.

Список обязательных материалов: Различные приспособления для демонтажа бампера. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства.

Лампы используемые в прицепах серии 8213

Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована. Перед тем как сесть за руль, проверьте правильность функционирования всех сигнальных фонарей прицепа.цепляем прицеп

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

Рекомендуем: Форсирование двигателя — основы форсирования ДВС

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

Аргументы производителя

Каждый автовладелец, который сталкивался с такой проблемой, задавался вопросом: почему разработчики изначально не предусмотрят наличие фаркопа?

Действительно, было бы так проще. Но у сотрудников АвтоВАЗ, которые трудятся над конструированием легковых автомобилей, свое мнение на этот счет – профессиональное. Естественно, они осведомлены о том, что владельцы устанавливают фаркопы на ВАЗ-2115 собственноручно, при этом настоятельно не рекомендуют это делать.

Всеми путями, стараясь препятствовать:

конструкция кузова этого легкового автомобиля не предусматривает места для крепления специального тягового-сцепного устройства;
в штатной проводке нет разьемов для подключения электрооборудования дополнительного прицепа;
отсутствует возможность подключить тормозную систему трейлера, прикрепленного к легковому автомобилю в качестве прицепа.

В таком случае, каким же образом удастся буксировать тот же багаж без ТСУ?

Подключение проводки ТСУ к УАЗ Патриот 2014

Захотел для поездки с семьей на море купить прицеп и сделать на нем простенький домик, чтобы жена с детьми спала в нём, а я в машине. Море в Приморском крае суровое, погода бывает всякая. А хочется сухости и комфорта. Ну и начал движение к мечте.

Купил фаркоп (ТСУ для УАЗ Патриот) с его установкой не возникло никаких проблем, а вот с проводкой повозиться пришлось.

Итак с самого начала. Комплект приходит в картонной коробке, упаковано хорошо. Разводка разъема была в инструкции к фаркопу. Ее можно найти и на сайтах производителей прицепов и много где еще.

Нюансы установки следующие:

провода от разъема надо довести до задних фонарей автомобиля;
перемычку на два контакта габаритов надо делать внутри разъема и этого провода в копмплекте нет;
провода уже распределены в две гофры по два пучка. В одном три провода, в другом два провода, один из них с клеммой — «масса»;
гофры из этого комплекта для УАЗ Патриот — короткие, т.к. провода надо прокладывать по бамперу и заводить через отверстия в крыльях, где проложена проводка парктроника. Поэтому нужны гофры на всю длину проводов. Я такой тонкой гофры не нашел, использовал ПВХ кембрик;
три провода надо вести к левому фонарю, т.к. там больше места и удобнее подключать. Справа с подключением сложновато;
разбирать обивку салоне не требуется. Все делается через лючки для замены ламп.

Со второго подхода проводку подключил. Проверил вольтметром, все работает!

Инструкция по установке

Перед тем как установить фаркоп на Renault Duster, лучше посмотреть видео. Также поможет детально разобраться предлагаемая инструкция, артикул и большое количество предоставляемых фото, схем, чертежей.

Приступим к установке своими руками. Работу лучше производить на эстакаде или яме. Необходимо отключить аккумулятор и подготовить инструменты: отвертка, 2-а ключа на 19 и 17.

1. Стандартная комплектация.

2. Аккуратно, чтобы не повредить лкп, отверткой удаляем пластиковые заглушки в багажнике.

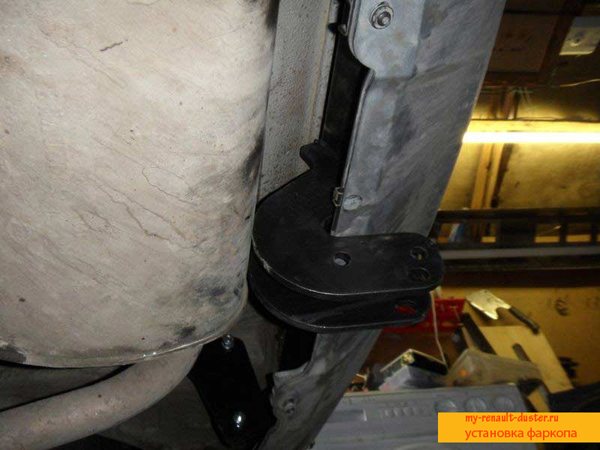

3. Вставляем в эти отверстия болты со втулками из комплекта. Что должно получиться видно на фото снизу машины.

4. Закрепляем боковые пластины на болты, не забудьте прикрутить гайки.

5. Вот и подошло время установки поперечной балки, крепим на болты.

6. Надежно затягиваем все болты.

7. Основная часть работы выполнена, скрытые элементы установлены. Теперь прикручиваем буксировочный крюк.

8. Последний шаг это подключение электрики. В Дастере подготовлены отверстия для проводов, которые закрыты заглушкой. Внимательно изучаем подробную инструкцию (куда и какого цвета провод подсоединить) в комплекте и доводим до конца работу.

Виды и критерии выбора

На рынке нетрудно отыскать различные разновидности ТСУ для Лада Гранта. Это объясняется тем, что сразу несколько компаний занимаются выпуском этих устройств для автомобиля ВАЗ 2190. Среди фирм, стоит отметить такие как «Лидер-Плюс», «Босал» и «Трейлер». Что касается самих тяговых сцепных устройств, то они, по типу конструкции, подразделяются на:

Устройства имеет съемный сцепной шар. Оно крепится к автомобилю с помощью болтов. После демонтажа шара, из под бампера транспортного средства слегка выступает муфта.

Как правило, имеет неразборную конструкцию. К местам креплений приваривается, либо прикручивается мощными болтами. Демонтаж такого фаркопа достаточно долгое и трудоемкое занятие.

К данному типу ТСУ относят фланцевые фаркопы с двумя и четырьмя болтами крепления. Кроме того, в продаже можно отыскать убирающиеся тяговые устройства. Они имеют специальный вертикальный механизм, и при неоходимости, после демонтажа шара, такое ТСУ можно убрать под днище автомобиля.

Также фаркопы делятся на:

Имеющие невысокую грузоподъемность. ТСУ данного типа позволяют транспортировать снаряженный прицеп массой до 1500 кг.
С увеличенной грузоподъемностью. ТСУ этого типа дают возможность буксировать прицеп, имеющий снаряженную массу от 3000 до 3500 килограмм.

Перед тем, как установить фаркоп на Гранту, следует ознакомиться с критериями выбора ТСУ:

Грузоподъемность. Если планируется перевозка крупногабаритных и тяжелых грузов, не стоит приобретать устройство с низкой грузоподъемностью. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

Совместимость модели и транспортного средства. При покупке следует внимательно изучить деталь. На ней помещена маркировка, с помощью которой можно узнать совместимость изделия и автомобиля. При покупке детали для Лады Гранты Лифтбек, можно изучить информацию о совместимости тягового устройства с другими моделями автомобилей.

Материалы

При покупке следует уделить отдельное внимание качеству материалов, из которых изготовлен фаркоп. Кроме того, нужно выбирать изделия, не имеющие внешних дефектов и отличающиеся высоким качеством сборки.

Установка

Монтаж фаркопа осуществляется в такой последовательности:

Автомобиль загоняется на эстакаду или смотровую яму. Проводку транспортного средства обесточить, для этого отключить АКБ.
Уберите все, что есть в багажнике. Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, в которые будут устанавливаться крепежные элементы.
Далее, необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать возможных неисправностей в будущем, отверстия для крепежных компонентов необходимо обработать антикоррозийным средством. Это поможет увеличить ресурс эксплуатации.
Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
Затем, необходимо сделать еще два отверстия внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие накладки. Это позволит не только усилить крепление, но и будет способствовать снятию нагрузки с кузова.
Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части. Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Выводы

Теперь осталось одно – правильно подсоединить прицеп к автомобилю и наслаждаться результатом. Если вы заметили новую разновидность розетки или полное исчезновение приведенных здесь моделей с прилавков, сообщите нам. И не забудьте поделиться статьей со своими друзьями!

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения. В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:

cемиконтактные (7 pin) разъемы европейского типа;
семиконтактные (7 pin) разъемы американского типа;
тринадцатиконтактные разъемы (13 pin);
специальные разъемы.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.

Розетка на фаркоп рено дастер пошагово подключить
