Установка фаркопа: правила установки, способы монтажа, советы мастеров

Отверстие для фаркопа на бампере и электрика

Для того, чтобы не ошибиться с отверстием, бампер необходимо приложить и наметить место. Для надежности лучше попросить кого-либо помочь придержать бампер. С помощью карандаша намечайте будущий вырез под крепление крюка. Если приложен трафарет, проверьте его, иногда размеры оказываются заниженными.

Для установки электрики потребуется коронка и державка, которые продаются в строительных магазинах.

С помощью шаблона, приложенного к инструкции, намечается центр и отверстие засверливается, затем концы зачищаются от заусенцев и смазываются специальным составом, который предотвратит попадание влаги. Можно использовать антикор.

В отверстие вставьте провод и заглушку, подсоедините штатные разъемы. Провод проложите и закрепите на балке фаркопа стяжками.

После этого наступает завершающий этап — возврат бампера на законное место, но перед этим возвращаются на свои места шпильки и задние фонари, которые закрепляются гайками. Монтаж бампера на прежнее место рекомендуется делать по инструкции, поскольку не всегда в голове остается последовательность действий. Напоследок стоит не забывать о подключении заднего противотуманного фонаря, который вам еще пригодится.

Установка, в принципе, не представляется сложной, а экономия семейного бюджета налицо, однако, если вы не уверены в своих силах, стоит все-таки выбрать профессиональный монтаж. Сломанные пистоны — это самое малое, что можно повредить. Иногда приходится менять бампер

Виды разъемов

ГОСТ 9200-76 был основным стандартом в СССР, которым устанавливались единые для всех отраслей нормативы электрического подключения прицепной техники к автомобилям и тракторам того времени. В нем определено, что все транспортные средства, выпускаемые советской промышленностью, оборудуются одинаковыми семиконтактными разъемами.

После появления на отечественном рынке большого количества автомобилей и прицепов заграничного производства, полная взаимозаменяемость авторозеток оказалась утрачена. Иностранные машины оборудуются ТСУ (тягово-сцепными устройствами, или фаркопами) с электрическими соединениями часто не совпадающих типов.

Сегодня в эксплуатации можно встретить соединения таких разновидностей:

семиконтактный разъем «советского» образца (по ГОСТ 9200-76);
7-контактный евроразъем (имеет отличие по сечению проводки и распайке 5-го и 7-го контактов);
семиконтактный (7-пиновый) американского образца – с плоскими штырями;
13-контактный с разделением плюсовой и минусовой шин;
15-контактный для тяжелых грузовых прицепов (имеет линии для подключения обратной индикации от прицепа к водителю тягача).

Нестандартные виды разъемов применяют дополнительно к базовому для подсоединения других электроцепей (камеры заднего вида, бортовые цепи прицепа-дачи и аналогичных).

Распиновка 7 контактной розетки прицепа Евро и РФ

Поворотник левой стороны.
Лампа заднего хода.
Земля.
Поворотник правой стороны.
Подсветка номера и правый габаритный фонарь.
Лампы стоп-сигнала.
Правый габаритный фонарь.

Американские гости

Американские модификации розеток отличаются от российских и европейских аналогов не только расстановкой каналов, но и способом подключения. Взять хотя бы 7-контактную розетку модификации HOPKINS.

Здесь первый контакт отвечает сразу за оба габаритных огня. Второй шнур выдает 12 V дополнительного напряжения для оборудования. Канал 3 предназначен для обслуживания поворотных огней левого борта, а шестой – правого. В парафию четвёртого входят топ-сигналы, пятого – контроль массы. Крайний седьмой контакт отмечает сигнал заднего хода.

Завершаем обзор американцев 4-пиновым разъемом. Его особенность – управление поворотниками и стоп-сигналами по одной линии. Это вызовет проблему при подключении к европейским 7-пинникам. Существует 2 варианта решения проблемы.

Самый простой и менее затратный способ – подключение к поворотникам напрямую. Но электропроводка может не выдержать дополнительной нагрузки. Итог – дорогостоящий ремонт или полная гибель автомобиля.

Поэтому рекомендуется второй способ. Он сложнее, но корректнее. Необходимо протянуть всю проводку под европейский разъем. Как это сделать, зависит от модели автомобиля. Не забудьте изучить мануал в комплекте к автомобилю.

Схема распиновка 13 контактной розетки

Поворотник левой стороны.
Задний противотуманный фонарь.
Земля для клемм с 1 по 8.
Поворотник правой стороны.
Левая сторона габаритов и подсветки номера.
Лампа стоп-сигнала.
Правая сторона габаритов и подсветки номера.
Лампа заднего хода.
Постоянное напряжение 12 вольт 35 ампер.
Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
Земля для клеммы.
Сигнальный провод.
Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина	Окраска	Функция
1	Желтая	Поворотник левого борта
2	Зеленая	Поворотник правого борта
3	Голубая	ПТФ
4	Белая	Земля
5	Черная	Габаритные огни с левой стороны
6	Коричневая	Габаритные огни с правой стороны
7	Красная	Управление стоп-сигналами
8	Розовая	Сигнал заднего хода
9	Оранжевая	+24 V
10	Серая	Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11	Бело-черная	Сигнал с датчиков давления пружинных тормозов
12	Бело-голубая	Управление механизмом подъема моста
13	Бело-красная	обмен информационными сигналами
14	Бело-зеленая	CAN-H
15	Бело-коричневая	CAN-L

Технические особенности

Размеры будущего агрегата и количество колесных пар зависят от целей его эксплуатации. Так, для транспортировки крупногабаритных грузов, длинномеров понадобится двухосная длинная техника с откидными бортами. А для перевозок сыпучих веществ подойдет одноосник с увеличенной высотой бортов, укомплектованный тентом.

Для поездок по сельской местности с небольшой скоростью на автопоезде, включающем прицеп полной массой до 0,3 т, тормоза необязательны. Но для повышения грузоподъемности и безопасности предпочтение лучше отдать моделям, оснащенным тормозной системой.

А еще интересно: Лада Нива Travel: цены и прием заказов — Авторевю

Прицеп МЗСА 817730.012

Что касается буксировочных возможностей машины, то есть полной массы прицепной техники, производитель предусматривает четкие ограничения, озвучивая показатель в 600–750 кг. Информация прописывается в руководстве по эксплуатации транспортного средства.

В дополнительную комплектацию входят:

Лебедка.
Самосвальный механизм.
Ступицы от Нивы.
Тент.
Откидывающиеся борта.
Замки.
Удлинитель дышла.
Осветительная техника.

Некоторое из этого заложено в базовый комплект, другое приобретается отдельно в качестве дополнения.

Особенности фаркопа

Сколько стоит поставить фаркоп на машину? К примеру, крепление такого устройства на иномарки без подключения обойдется в 2000 рублей. Однако вполне реально провести эту процедуру и без вмешательства специалистов. Важнее всего правильно подобрать модель, чтобы она не только подходила к автомобилю и выполняла все нужные функции, но еще и эстетично вписывалась

Также очень важно помнить, что они могут быть как съемными, когда крюк можно демонтировать с балки, а могут быть и несъемными, когда и фаркоп, и несущая балка формируют собой единое целое.Первый вариант более распространен по вполне понятным причинам

Сколько стоит поставить фаркоп на машину, и зависит ли это только от работы? Дело в том, что установка такого приспособления зависит еще и от некоторых характеристик самой детали. Естественно, что наиболее важная из них — это грузоподъемность. Конечно, такой элемент как сам по себе, так и его монтаж будут стоить несколько дороже, но экономить в этом случае категорически запрещается, так как его поломка, особенно во время езды, опасна для участников дорожного движения.

После того как будет выбрана нужная модель, можно приступать к установке фаркопа на автомобиль. Есть несколько наиболее известных компаний, к примеру, BOSAL,THULE, Westfalia. Эти компании отличаются тем, что сотрудничают со многими заводами по производству автомобилей. А это значит, что если фаркоп был выбран верно, то он обязательно подойдет по всем параметрам к машине, и не придется просверливать дополнительные отверстия.

Виды прицепных устройств

Установка фаркопа начинается с того, что нам надо определиться с тем какую модель прицепа мы будем возить и какое нам для его перевозки потребуется прицепное. Может случиться так, что прицеп будет использоваться заграничный, а там все совсем иначе, чем у нас. Особенно это касается тех, кто покупает дома на колесах пригнанные из заграницы. Там уже используется штатное прицепное и придется подбирать вариант для нашей машины такой, чтобы можно было буксировать свой дом. Вот мы для начала и разберемся в том, какие бывают вообще на планете прицепные устройства:

Прицепным кронштейном.
Прицепным шаром.
С буксирным крюком.

В Америке прицепной квадрат может иметь разный размер, основное в них отличие заключается в том, что в них различается максимально возможная масса прицепа. То есть, под большой и тяжелый прицеп — квадрат большого диаметра. Также здесь реализована довольно интересная задумка, с помощью которой угнать прицеп будет невозможно.

Вот в чем дело: кронштейн прицепа входит внутрь квадрата, и вся эта конструкция запирается с помощью запорного механизма и замка. То есть, отсоединить от машины прицеп не сможет никто, кроме самого хозяина машины. Бывает так, что очень любопытные прицепы из заграниц попадаю к нам с прицепным именно такой конструкции. Тем, кто стал обладателями именно такой модели придется установить фаркоп такого типа. Правда, сперва придется найти или заказать его.

Следующим в нашем списке является модель, которая распространена в нашей стране и в Европе. Связано это с ее универсальность и простотой в установке и обслуживании.

Прицепной шар имеет вид идеально гладкого шара, который выполняет роль большо подшипника, по которому передвигается дышло прицепа. Можете себе представить насколько это простая и в то же время, идеальная конструкция. Скользя по шару дышло прицепа не встречает никакого сопротивления и за счет этого не люфтит и не создает никакого неудобства для водителя. Передвижение кронштейна прицепа, возможно, по горизонтали и вертикали. Конечно, по вертикали на все 360 градусов, но возможного вполне достаточно для того, чтобы на кочках и выбоинах немного изменять свое положение и за счет этого гасить колебание.

Установка фаркопа — Nissan X-Trail, л., года на DRIVE2

Фланцевый или полусъемный. Крепление можно снять, но придется повозиться.

Фаркопы для Nissan X-Trail T30 2001-2007

А — фланцевый, на 2 болтах. В — съемный, полуавтомат. F — съемный, кованый, имеет 2 отверстия. G — съемный, 4 отверстия.

H — сварной. Список электрики, связь с которой должна осуществляться через фаркоп Правильно установленное крепление позволяет не только закрепить груз, но и соединить электросистемы, что необходимо при буксировке прицепа. Нормальное функционирование электрической системы позволяет дублировать сигнальные огни, поворотники и стоп сигналы на прицепе или фургоне.

Это необходимое правило безопасной перевозки. В комплектацию крепления входит пластина с розетками и выводами следующих разъемов: Правый и левый поворотники. Правый и левый габаритные огни.

Задний противотуманный фонарь. Сигнал заднего хода и стоп сигнал. Сигнальный провод, 12 вольт с аккумулятора.

Фаркоп на Икса

Штекер для стандартного подключения расположен под обшивкой багажника. Подключение фаркопа Возможна ли самостоятельная установка? Установка фаркопа на Ниссан Х-Трейл Т31 вполне логична, поскольку формат автомобиля вполне позволяет буксировку.

А значит, это лучше сделать наиболее комфортным образом. Крепление для буксировки не входит в комплектацию, хотя штекеры в штатной комплектации имеются. Берем кучу нужного инструмента и набираемся терпения для проб и ошибок. Все делалось в супер тесном гараже, поэтому фаркоп на ниссан х трейл т30 работы получились 7 дней по 3 часа после работы. В итоге, если работать каждый день, то за 1, дня осуществить данную затею вполне реально. После снятия заднего бампера снимаем заглушки задних лонжеронов.

Как поставить фаркоп на Ниссан Х-Трейл Т31?

На фото уже сняты. Шаблон выреза для бампера был в комплекте.

Вид упаковки Снимаем задний бампер, и верхнее крепление глушителя Снимаем эти две заглушки лонжерона Наживляем левый кронштейн, на 5 болтов М Устанавливаем основную балку фаркопа. Правая часть крепиться к лонжерону на 6 болтов М10 Протягиваем болты крепления к лонжеронам и связываем обе части.

Ставим усилительную деталь слева. Усиливаем справа Для проводки сверлятся отверстие диаметром 20 мм. Отверстие я закрыл резиновой заглушкой в комплекте не было от Жигулей, через которую продел два провода питания.

Что именно нужно купить для универсала

Каркас заднего пола, кузов-универсал

Все детали, помимо 12-й, составляют каркас пола. К деталям «14» и «3», а также к швеллеру «13» нужно крепить фаркоп. В указанных деталях предусмотрены отверстия (суммарное их число равно 6-ти).

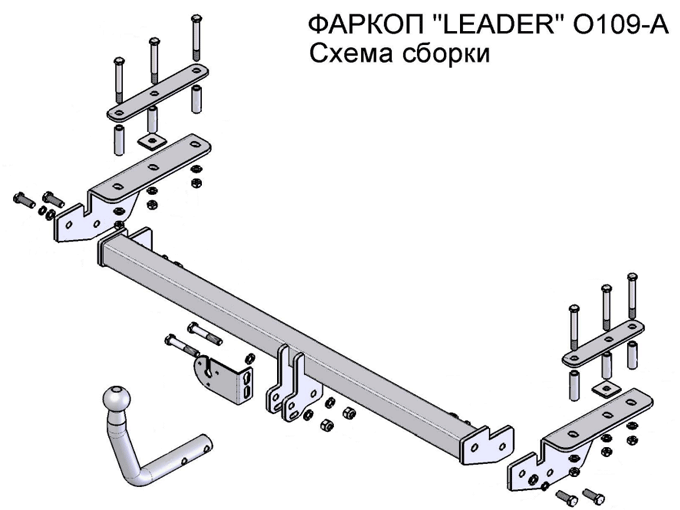

Схема универсального фаркопа (для Гранты, Калины-1 и 2)

Совершая свой выбор, не допускайте ошибок! С собой можно взять линейку, и отмерить, чему равно расстояние от плоскости «ушек» (см. схему выше) до первого бокового отверстия. Должно быть ровно 145 мм.

Всем привет! Согласитесь, что зачастую тягово-сцепные устройства встречаются именно на отечественных автомобилях. Чем это обусловлено, точно сказать не могу. Зато могу немного рассказать про фаркоп на Калину Универсал или просто ВАЗ 1119.

Этот автомобиль, даже несмотря на такой тип кузова, похвастаться большим багажным пространством не может. Что уж говорить про седан или хэтчбек, где размер багажного отсека еще меньше.

Для начала вам предстоит купить подходящее ТСУ. На этот счет дам вам несколько рекомендаций. И про монтаж расскажу отдельно, что позволит вам хотя бы иметь представление о том, как вся эта работа выполняется, и что может от вас потребоваться.

Советы по эксплуатации

Чтобы тяговое сцепное устройство прослужило долгое время, нужно соблюдать некоторые рекомендации по его эксплуатации:

При нагрузке свыше 100 кг, нельзя двигаться со скоростью выше 90 км/ч.
При неиспользовании фаркопа, его нужно закрыть специальным чехлом. Если конструкция приспособления позволяет, то сцепной крюк лучше снять.
Тяговое сцепное устройство регулярно протирают от грязи и влаги.

Фаркоп – деталь, необходимая для транспортировки автоприцепов, буксировки других автомобилей. При наличии определенных навыков и набора инструментов, ТСУ можно установить самостоятельно.

1 С чем сталкиваются автолюбители?

Конечно же, прикрепить прицеп на автомобиль не так-то просто. Хотя бы потому, что это не простое корыто, все время следующее за транспортным средством. Чтобы прицеп выполнял свои функции наилучшим образом и не отвалился на первой же неровности, каждый из владельцев автомобилей должен задуматься над покупкой фаркопа – тягово-сцепного устройства для транспортировки легкового прицепа.

Многие из владельцев такого мощного крупногабаритного внедорожника, как Ниссан Икстрейл, часто ломают голову над тем, как произвести монтаж фаркопа на свой автомобиль. Не реже они задаются вопросом, какой из фаркопов выбрать.

Для начала стоит разобраться в основах теории. Икстрейл, как и любой другой внедорожник, должен иметь сцепной шар размером 50 мм. Соответственно прицеп должен обладать сцепной головкой. В идеале фаркоп необходимо устанавливать на нижней части рамы или кузова. Таким образом, Трейл без проблем сможет перевозить 3-4-тонный прицеп. Многие из неопытных автолюбителей могут подумать, что это все, Икстрейл с прицепом готов к эксплуатации. Однако мы-то с вами не такие и прекрасно знаем, что фаркоп нужен не только для механического сцепления автомобиля и прицепа. Эта деталь предусматривает еще и соединение электрических систем обеих составляющих тягача.

2 Классификация тягово-сцепного оборудования

Что же касается разновидностей фаркопов, то здесь устройства классифицируют на несколько типов:

фиксированный (стандартный) фаркоп,
сьемное оборудование,
фланцевый фаркоп.

Наиболее часто владельцы внедорожников, в особенности модели Икстрейл, используют фаркопы первого типа. Это объясняется небольшой стоимостью детали. Оборудование этого типа никак не портит экстерьер т31, однако их стоимость часто пугает многих автовладельцев.

Наконец, оборудование фланцевого типа предполагает наличие в нижней части автомобиля специальной площадки, в которую для крепления фаркопа вбиваются 4 болта. Фланцевые фаркопы можно снимать, однако для этого нужно обладать отличной физподготовкой.

Общие требования во время установки

Во-первых, балки фаркопа, а также его кронштейны, расположенные по бокам, необходимо прикрепить к лонжеронам автомобиля так, как это показано на схеме, которая обычно продается вместе с инструкцией по монтажу. Во-вторых, к балке всегда крепится подрозетник. Далее нужно просунуть жгут с электрическими кабелями устройства через отверстие, имеющееся в задней панели кузова автомобиля. Однако прежде чем это сделать, стоит прицепить его к балке при помощи пластиковых креплений.

Далее наступает процесс электромонтажа. Обычно многие задаются вопросом о том, сколько стоит установка фаркопа, именно из-за этой части. Действительно, если это иномарка, то разница в стоимости будет в 1000 рублей за работу с подключением и без него. Однако электрический монтаж можно провести и самостоятельно. На многих транспортных средствах имеются специальные разъемы для его установки. Необходимо найти их руководствуясь при этом схемой самого автомобиля.

Важно обратить внимание на то, что все резьбовые соединения должны быть затянуты максимально крепко. После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом. Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Как видно из общего плана работ, выполнить все требования по отношению к установке данной детали, в принципе, несложно.

Какой жгут проводов у прицепа Nissan Murano?

Почему мы должны соединять жгут проводов с прицепом Nissan Murano?

Итак, мы начнем нашу страницу содержания с объяснения основ жгута проводов Nissan Murano. Чтобы понять, как он функционирует, вы должны заранее понять его необходимость. Если у вас есть прицеп или караван для буксировки, это фундаментальное и, прежде всего, обязательное соблюдение правил дорожного кодекса, вот они:

Прочное шасси для прицепа…
Подходящие колеса.
Электрическое соединение.
Номерной знак на виду.
Повторитель стоп-сигнала.
Повторитель светофора.
Повторитель поворотника.
Подсветка номерного знака.
Повторитель противотуманных фар.

Чтобы выполнить все электрические требования, вам необходимо: установить соединение жгута проводов на прицеп-сцепку вашего Nissan Murano . Мы сконцентрируемся на этом в этой статье, если вы хотите узнать как установить фаркоп на Ниссан Мурано, пожалуйста, откройте для себя нашу страницу содержания по этой теме.

Какое электрическое соединение имеет сцепное устройство прицепа Ниссан Мурано?

Теперь мы быстро опишем, как работает электрическое соединение вашей сцепки. Для подключения фар на вашем Nissan Murano используется 12-вольтный ток от вашего автомобиля. Существуют две разные системы электрического подключения фаркопа, вот они:

Электрическая вилка 7-контактная для прицепа Nissan Murano, 7-контактная : Это классический штекер, который будет установлен на всех сцепных устройствах Nissan Murano. Это электрическое соединение позволит вам передать все функции освещения, необходимые для задней сигнализации вашего прицепа, вы найдете штекер для каждого действия (левый и правый указатели поворота, масса, противотуманные фары, левый и правый габаритные огни, левый и правый тормоз свет).
Электрическое подключение прицепа с 13-полюсным штекером для Nissan Murano: Эта система розеток специально используется для домов на колесах, которым требуется 12 вольт внутри для питания различных электрических устройств в кабине. Этот тип подключения требует использования адаптера. Дополнительные контакты будут обеспечивать постоянное питание 12 В (для подзарядки аккумулятора в прицепе) и используемое питание 12 В (для использования оборудования 12 В при включенном автомобиле).

Как сделать фаркоп своими руками (видео)

Прочитав все вышеизложенное, следует понимать, что ничего сложного в изготовлении фаркопа своими руками нет, и поэтому не следует бояться, а просто нужно отнестись к этому делу ответственно, и тогда все получится. Вы не только сэкономите достаточное количество средств, но и приобретете неоценимый опыт.

Если же все-таки нет доверия к своим возможностям, тогда советуем прибегнуть к помощи профессионалов или же купить готовый фаркоп и самому его установить.

На Ниву часто устанавливают фаркоп. С помощью этого изделия, появляется возможность для транспортировки прицепов и других автомобилей. На легковых авто на которые ставятся ТСУ используют фаркоп, оснащенный сцепным шаром. Эта конструкция позволяет соединить дышло прицепа и крюк без образования серьезного люфта между ними. Некоторые модели автомобилей оснащены данным устройством штатно. Что касается Нивы, то завод-производитель не устанавливает фаркоп, однако конструкция машины предусматривает монтаж ТСУ на транспортное средство.

Перед тем, как монтировать фаркоп на Ниву 2121, и прочие модификации Lada 4×4, следует ознакомиться с видами ТСУ:

Тяговое сцепное устройство крепится на двух или более болтах. В случае необходимости, деталь может быть полностью демонтирована. Походит для установки на ВАЗ 21213 и другие модели.

Данный вариант фаркопа достаточно трудно демонтировать, так как он закреплен на специальных площадках, с помощью крупных болтов (также часто деталь «наглухо» приваривают к крепежному механизму). Может быть установлен на моделях 2121, 21213 и других Нивах.

Крюк, сцепной шар ТСУ легко снять. Эти Комплектующие хранят отдельно от остальной конструкции фаркопа, и используют при необходимости. Фиксирующая муфта, слегка выходит за границы заднего бампера автомобиля. Деталь устанавливается на многие модели Нивы. К примеру, автомобиль ВАЗ 21214 со съемным шаром ТСУ особенно популярен среди автолюбителей.

Быстросъемный, оснащенный вертикальным креплением.

Как выбрать фаркоп

Нет идеального решения, какой фаркоп лучше, но выбирать и приобретать нужно его для определенной марки и модели автомобиля. Частое использование существенно влияет на цену. Хотя, если необходимы единичные случаи эксплуатации, можно купить более дорогой съёмный фаркоп. На автомобиль без рамы фаркоп из крюка и пластины не подойдёт. Это нужно учесть. Рамный может обойтись минимумом элементов. Всё предусмотрел производитель. Прицеп должен быть меньше массы машины, соответственно это один из трёх классов фаркопов. Нагрузочная таблица машины, находящаяся под капотом, предоставит необходимую информацию. Следует учесть наличие элементов под электрику прицепа. Гарантия и инструкция, как устанавливать фаркоп, должны быть в комплекте. С точки зрения российского законодательства фаркоп является тягово-сцепным устройством (ТСУ), устанавливаемым на автомобиль с целью подсоединения к нему прицепа. Самостоятельное переоборудование транспортного средства признаётся нарушением техрегламента о безопасности ТС. Если монтаж фаркопа выполнен по инструкции, если прицепное устройство включено с завода, если имеется паспорт и сертификат соответствия на него, то регистрация в ГИБДД не нужна. Но при эксплуатации автомобиля с фаркопом необходимы документы:

Паспорт фаркопа с отметкой о монтаже на сервисе.
Копия сертификата ТСУ.
Акт о проделанной работе.

Как выбирать фаркоп

Большинство легковых автомобилей не оснащены фаркопом, поэтому лишены возможности транспортировать грузы. Установка фаркопа позволяет использовать машину в качестве буксировщика, что особенно полезно при поездках на дачу, перевозке стройматериалов и других работах. Разрешенная масса груженого прицепа составляет половину веса среднего автомобиля. Если вычесть из этого значения вес самого прицепа, то вы получите возможность перевозить до полутонны груза, не увеличивая нагрузки на ходовую часть автомобиля.

В магазинах продают различные виды и варианты фаркопов – неразборные, съемные, сваренные из труб или собранные с помощью болтов. Кроме того, фаркоп несложно изготовить самому, найдя чертежи в интернете или недорого купить бывший в употреблении. При выборе фаркопа необходимо учитывать, для какого автомобиля он изготовлен. Фаркоп для маленьких и легких машин не подойдет для тяжелых минивэнов или внедорожников, потому что реальные нагрузки окажутся выше расчетных. Кроме того, установочный комплект фаркопа изготовлен под определенный автомобиль. Установка в другую машину возможна лишь в том случае, если ширина между крепежными отверстиями кузова полностью совпадает. В противном случае потребуется серьезная переделка устройства.

Фаркоп с несъемным крюком представляет опасность для автомобиля. Если вашу машину ударят сзади, бампер не сможет погасить силу удара, ведь фаркоп выступает за него и обладает высокой жесткостью и прочностью. В результате даже небольшого столкновения каркас фаркопа передаст энергию удара лонжеронам и нарушит геометрию кузова. Поэтому фаркоп со съемным или убираемым крюком предпочтительней, ведь позволяет транспортировать грузы, а в сложенном состоянии не лишает автомобиль защиты, которую предоставляют бампер и металл кузова.

Приобретая фаркоп в магазине, вы получаете гарантию, по которой сможете отремонтировать или заменить его в случае обнаружения каких-то дефектов. Покупая фаркоп с рук, вы действуете на свой страх и риск, ведь ни о какой страховке не может быть и речи. Поэтому внимательно подойдите к выбору устройства. Попытка сэкономить несколько тысяч рублей может привести к тому, что прицеп оторвется от автомобиля. Если это произойдет во время движения по трассе на высокой скорости, то возможны непредсказуемые последствия. Кроме того, фаркоп, предназначенный для конкретного автомобиля, крепят к предусмотренным конструкцией машины отверстиям, которые не снижают прочности кузова. Если же вы собираетесь сверлить под него отверстия, то не забывайте, существует небольшая вероятность, что отверстие ослабит кузов.

Попав в ДТП на таком автомобиле, вы лишитесь права на компенсацию, потому что в конструкцию транспортного средства внесены недопустимые изменения.

Инструменты для установки фаркопа

Для работы понадобятся:

яма, эстакада или подъемник;
установочный комплект фаркопа;
дрель и набор сверл по металлу;
набор ключей;
набор отверток;
средство для антикоррозионной обработки отверстий;
пассатижи;
бокорезы;
нож;
провода;
изолента.

Фаркоп на ниву — установка своими руками

Данная статья покажет нам, как можно установить фаркоп на Ниву своими руками. Информацию нам предоставил один из клиентов Андрей. А мы спешим поделиться личным опытом Андрея со всеми владельцами настоящих “русских внедорожников”.

Итак, фаркоп на Ниву, производитель: Босал, артикул: 1207-А, условно-съемный крюк на двух болтах, нагрузка 800 кг. Данный комплект включает в себя сам фаркоп, необходимую электрику с розеткой, колпачок и инструкцию — в общем, всё необходимое для установки и эксплуатации.

В начале мы полностью снимаем обшивку — освобождаем место для работы, чтобы просверлить необходимые отверстия.

Затем необходимо наживить крепления тягово-сцепного устройства к кронштейнам бампера, для разметки отверстий в поперечине пола. Сверлим отверстия. Для этого необходимо на половину снять тягу. Слева нужно выкрутить полностью болт, а справа только «ослабить». В итоге тяга висит, и не мешает просверлить отверстия.

Сначала необходимо просверлить отверстие на 6 снизу, после с обеих сторон сверлами: 8, 10 и сверху, сверлом на 16. Отверстия обрабатываем шарошкой, для получения необходимого диаметра 16,5 мм. Это мы делаем для того, что бы пролезли втулки.

Аккуратно опускаем, так как длина втулки меньше внутренней толщины поперечины, чтобы не потерять саму втулку и не тратить время на то, чтобы её доставать.

Сверлить отверстия необходимо тоже очень аккуратно, так как далее можно упереться гайкой в болт крепления буксирной проушины.

С одной стороны, можно просверлить отверстие ближе к «стандартному» болту крепления кронштейна к лонжерону, но тогда дополнительный болт не будет иметь никакого смысла. С другой стороны, ближе к заднему фартуку, но там нет дополнительной латки, следовательно, кузовной металл там более тонкий. На основании данных соображений дополнительный болт размещаем как на фото ниже.

Установка электрики фаркопаНива 2121 – простой и незамысловатый процесс. Просовываем жгут через резинку снизу фартука, которую предварительно необходимо просверлить. Сам кабель прокладываем внутри фартука и выводим к левой фаре.

Визуально розетка выглядит таким образом:

Фаркоп на Ниву установлен. Всё быстро и не сложно. Фото автомобиля с установленным ТСУ:
