Мостовые подъемные краны: основные характеристики

Принцип действия

Принцип действия мостового крана довольно прост. Его можно описать поэтапно:

Крановщик осуществляет движение крана в требуемую точку;
В место, где нужно выполнить зацеп груза, подается тележка с подъемным механизмом. Она движется по мосту;
Механизм подъема опускает крюк для захвата груза;
Рабочий, чаще всего, стропальщик, осуществляет зацеп объекта;
Крановщик снова включает механизм подъема, который, соответственно, поднимает груз вверх на заданную высоту;
Кран движется в место выгрузки;
Подъемный механизм опускает груз, где его отцепляет рабочий;
Подъемный механизм возвращается наверх;
Кран может отъехать на место стоянки, чтобы не мешать другой грузоподъемной технике, либо остаться на месте до следующих задач.

Для экономии времени и повышения производительности допустимо осуществлять одновременно и подъем груза и перемещение крана при условии соблюдения техники безопасности.

Таким образом, мы видим, что агрегат выполняет 3 движения – перемещение моста, перемещение тележки и подъем/опускание крюка. При этом подъем и опускание работают по принципу лебедки. Что касается захвата груза, то для этого может применяться крюк, траверса, клещевые и иные захваты.

Управление мостовым краном может осуществляться как с кабины, так и при помощи пульта. Модели с кабиной более мощные и сложны по конструкции, требуют максимальной внимательности и привлечение специалиста, то есть, крановщика. Проводить грузоподъемные операции при помощи пульта может и обычный рабочий, прошедший обучение, инструктаж и аттестацию. Обычно устройства, управляемые с пультов, обладают небольшой грузоподъемностью. А вот наиболее тяжелые агрегаты, способные перемещать объекты весом в несколько десятков тонн, управляются только с кабины.

Назначение и конструкция мостового крана

Для перемещения грузов по цеху, складу, иному производственному помещению служит мостовой кран. По проложенным по стенам подкрановым путям передвигается крановый мост с закрепленной на нем грузовой тележкой, осуществляющей подъем и опускание груза.

По конструкции моста краны разделяются на:

Однобалочные. Мост состоит из одной балки двутаврового сечения, на концах которой установлены концевые балки с ходовыми колесами. В дополнение к основной грузовой тележке может устанавливаться дополнительная консольного типа. Краны этого типа отличаются небольшим весом, но и грузоподъемность у них, как правило, не превышает 10 т.
Двухбалочные. Конструктивно мост составлен из двух жестких балок с концевыми балками, снабженными ходовыми колесами. Грузовая тележка помимо основного, может оснащаться и вспомогательными грузоподъемными механизмами. Этот тип кранов имеет большую грузоподъемность, управление осуществляется из кабины или дистанционно.

Схема мостового, подвесного крана

По типу крепления мостовые краны разделяют на 2 вида:

Подвесные. Грузовая тележка перемещается по нижней плоскости балки моста.
Опорные. Грузовая тележка перемещается по верхней плоскости опорной балки. Такая конструкция обеспечивает максимальную грузоподъемность.

Существует несколько типов мостовых кранов, отличных от традиционных, перемещающихся по параллельным подкрановым путям:

Радиальный. Вращение крана осуществляется по кольцевому рельсу вокруг жестко закрепленной в центре рабочей площадки опоры.
Хордовый. Передвижение осуществляется по кольцевому рельсу. В силу конструктивных особенностей, площадь обслуживаемого краном кольца меньше, чем у радиального при том же радиусе вращения.
Кольцевой. Кран передвигается по двум кольцевым рельсам различного диаметра. Для исключения проскальзывания, ходовые колеса делают разного диаметра.
Поворотный. Мост крана равен диаметру кольцевого рельса, по которому происходит перемещение. В отличие от радиального, отсутствует центральна опорная балка, и кран может выполнять погрузо-разгрузочные работы в любой точке внутри окружности, ограниченной подкрановыми путями.

Основные характеристики мостовых кранов

Мостовые краны технические характеристики:

Подъем грузов от 0,25 до 250 тонн;
Пролет крана (обычно не более 40 метров);
Высота подъема, зависящая от размеров помещения и вертикальной величины груза;
Расположение относительно колеи концевых балок;
Число пролетных балок. Краны с грузоподъемность 5 и менее тонн, имеют одну пролетную балку.

Однопролетные конструкции более легкие, но их обслуживание более трудное;

Способ управления краном. Чаще управление ведется с помощью подвесного пульта. Управление краном с грузоподъемностью свыше 5 тонн, совершается из кабины машиниста. При этом кран должен иметь сигнализацию для подачи сигналов рабочим.

Имеются краны с управлением по радиоканалу с помощью радиопульта;

Скорость привода, производительность обычно зависит от грузоподъемности.

Рассмотрим кран 5 т и мостовой кран грузоподъемностью 10 тонн характеристики.

Кран мостовой 5 т. характеристики:

Пролет — 7 — 34, 5 м;
Высота подъема — 16 м;
Скорость подъема — 10 м/мин;
Мощность двигателя — 9 кВт;
Масса — 8,7 — 23 т.

Кран мостовой 10 т технические характеристики:

Скорость подъема — 8 м/мин
Мощность двигателя — 17,5 кВт
Масса — 10,4 — 26,9 т

Анализ характеристик показал, что мостовой кран 10 т характеристики — пролет и высота подъема аналогичны характеристикам крана с грузоподъемностью 5 т.

Более подробно с характеристиками крана 10 т можно ознакомиться в ГОСТе 22045 — 84 и других нормативных документах.

Если Вас заинтересовала характеристика крана электрического мостового, то можно найти ее в ГОСТе 6711- 81, кран двухбалочный мостовой характеристики приведены в ГОСТе 7352-88.

Мостовой подъемный кран незаменим для погрузки всевозможных материалов и их перемещения, как на стройке, так и в цехах производства, на складах. Главное — использовать его согласно инструкции по эксплуатации, разработанной изготовителем. Тогда кран мостовой можно использовать более 20 лет.

Механизм передвижения мостового крана

Полезная модель относится к подъемно-транспортному машиностроению, а именно, к конструкции механизма передвижения мостового крана.

Механизм передвижения мостового крана содержит электродвигатель 1, соединенный с редуктором 2, ходовое колесо 3, установленное с возможностью вращения на оси 6, которая жестко закреплена на концевой балке 7 мостового крана. Ходовое колесо 3 выполнено с зубчатым венцом 4, взаимодействующим с шестерней 5 редуктора 2. Ось 6 ходового колеса 3 выполнена с консольной частью 8, на которой жестко закреплен корпус 9 редуктора 2.

Техническим результатом является улучшение эксплуатационных характеристик механизма передвижения крана за счет обеспечения необходимой точности взаимного положения зубчатой шестерни редуктора и ходового колеса, обеспечение параллельности осей и межосевого расстояния зубчатого зацепления.

1 ил.

Известен механизм передвижения мостового крана, содержащий электродвигатель, соединенный с редуктором, ходовое колесо, установленное с возможностью вращения на оси, которая жестко закреплена на концевой балке мостового крана, при этом ходовое колесо выполнено с зубчатым венцом, взаимодействующим с шестерней, установленной на выходном валу редуктора. («Справочник по кранам» под ред. А.И.Дукельского, Ленинград, «Машиностроение», 1973 г., изд. 2-е, том 2, стр.424-425, рис.6.78, в).

Недостатком этого механизма является трудность обеспечения необходимой точности взаимного положения шестерни выходном валу редуктора и зубчатого колеса, соединенного с ходовым колесом.

Техническим результатом предлагаемого технического решения является улучшение эксплуатационных характеристик механизма передвижения крана за счет обеспечения необходимой точности взаимного положения зубчатой шестерни редуктора и ходового колеса, обеспечение параллельности осей и межосевого расстояния зубчатого зацепления.

Указанный технический результат достигается за счет того, что в механизме передвижения мостового крана, содержащем электродвигатель, соединенный с редуктором, ходовое колесо, установленное с возможностью вращения на оси, которая жестко закреплена на концевой балке мостового крана, при этом ходовое колесо выполнено с зубчатым венцом, взаимодействующим с шестерней редуктора, ось ходового колеса выполнена с консольной частью, на которой жестко закреплен корпус редуктора.

Заявленное техническое решение поясняется чертежом, на котором схематично изображен механизм передвижения мостового крана.

Механизм передвижения мостового крана содержит электродвигатель 1, выходной вал которого соединен с редуктором 2, и ходовое колесо 3, выполненное заодно целое с зубчатым венцом 4, взаимодействующим с шестерней 5, которая установлена на выходном валу редуктора 2. Ходовое колесо 3 установлено с возможностью вращения на оси 6, которая жестко закреплена на концевой балке 7 мостового крана. Ось 6 ходового колеса 3 выполнена с консольной частью 8, к которой жестко прикреплен корпус 9 редуктора 2.

Устройство работает следующим образом.

При включении электродвигателя, момент вращения от его выходного вала через редуктор 2 и шестерню 5 передается на зубчатый венец 4, вызывая вращение ходового колеса 3 на оси 6 и перемещение крана по рельсам 10. При этом корпус 9 редуктора 2 жестко прикреплен к консольной части 8 оси 6, обеспечивая параллельность осей и межосевое расстояние ходового колеса 4 и шестерни 5 редуктора 2, благодаря чему повышается точность взаимного положения зубчатого венца 4 колеса и выходной шестерни 5 редуктора 2.

Механизм передвижения мостового крана, содержащий электродвигатель, соединенный с редуктором, ходовое колесо, установленное с возможностью вращения на оси, которая жестко закреплена на концевой балке мостового крана, при этом ходовое колесо выполнено с зубчатым венцом, взаимодействующим с шестерней редуктора, отличающийся тем, что ось ходового колеса выполнена с консольной частью, на которой жестко закреплен корпус редуктора.

Основными параметрами мостового крана являются:

грузоподъёмность – максимальная масса груза, на подъём и перемещение которой кран рассчитан в заданных условиях эксплуатации. В величину грузоподъёмности включается масса съёмных грузозахватных приспособлений и тары, используемых для перемещения груза;
пролёт – расстояние по горизонтали между осями рельсов кранового пути, характеризующее величину зоны, обслуживаемой краном;
высота подъёма – расстояние от уровня стоянки крана до грузозахватного органа, находящегося в верхнем положении;
глубина опускания – расстояние по вертикали от уровня стоянки крана до грузозахватного органа, находящегося в нижнем рабочем положении;
база – расстояние между осями опор (ходовых тележек) крана, измеренное вдоль пути.

Группы классификации (режимы работ) грузоподъёмных кранов и машин (А1 – А8) и их механизмов (М1 – М8) определяются согласно Приложению 1 НПАОП 0.00-1.01-07 «Правила устройства и безопасной эксплуатации грузоподъёмных кранов» и указываются в паспорте грузоподъёмного крана или машины.

Режим работы крана в целом зависит от класса использования (U0 – U9), который характеризуется величиной максимального числа циклов за заданный срок службы, и режима нагрузки (Q1 – Q4).

Режим работы механизма зависит от класса использования (Т0 – Т9), который характеризуется общей продолжительностью использования механизма, и режимом нагрузки (L 1 – L 4).

Режим нагрузки характеризуется величиной коэффициента распределения нагрузки, который определяется по формуле, приведенной в Приложении 1 НПАОП 0.00-1.01-07 «Правила устройства и безопасной эксплуатации грузоподъёмных кранов» .

Электрическое оборудование

Электрические двигатели крана запитаны от цеховых троллеев, которые закреплены на стене здания с помощью изоляторов. Именно по этим троллеям происходит скольжение токосъемников, зафиксированных на металлоконструкции моста. Для проведения технического обслуживания токосъемников и троллеев мост крана имеет специальную люльку, в которую можно попасть с площадки. К электродвигателю тележки ток подводится при помощи гибкого силового кабеля. Однако сегодня уже получил распространение токоподвод к тележке, который представлен в виде кабеленесущей каретки. Она выполняет передвижение вместе с грузоподъемной телегой и снижает натяжение электрических кабелей, а также исключает резкие перегибы их.

Помимо этого, к электрическому оборудованию крана можно отнести различные осветительные приборы, систему обогрева кабины машиниста, звуковую и световую сигнализации и т. д.

Дополнительное оборудование для мостового крана

Модернизация мостового крана дает возможность повысить безопасность на производстве, увеличить эффективность производственных процессов. Установка дополнительного оборудования возможна как на этапе изготовления крана, так и в процессе его эксплуатации.

Ограничитель грузоподъемности автоматически прекращает подъем груза при превышении его массы выше установленного лимита. Он устанавливается на канат грузоподъемного механизма и повышает безопасность на производстве, помогает избежать аварийных ситуаций, а также серьезных поломок механизмов мостового крана.
Радиоуправление повышает производительность мостового крана и делает его использование более безопасным. Основными преимуществами дистанционного управления является максимально точное позиционирование груза и отсутствие необходимости в услугах крановщика (его функции выполняет оператор). Система дистанционного управления может быть установлена как при изготовлении крана, так и при его модернизации.
Весы мостового крана крепятся на грузозахватный механизм и представляют собой подвесную конструкцию с электронным табло и крюком. Они служат для измерения массы груза непосредственно во время проведения погрузочно-разгрузочных работ. Использование крановых весов дает возможность избежать перегрузки оборудования и измерять массу грузов любого типа.
Частотный преобразователь (инвертор) используется как альтернатива релейно-контакторной схеме и подключается непосредственно к двигателям привода мостового крана. Благодаря инвертору исключаются рывки при включении механизма передвижения крана, перегруз двигателей при старте и остановке, увеличивается точность позиционирования груза. В результате повышается безопасность перемещения груза, увеличивается энергоэффективность мостового крана, а также снижает затраты на техническое обслуживание и ремонт крановых механизмов.

Устройство мостовых кранов

Основные конструктивные элементы:

Подкрановые балки, на верхней поверхности которых смонтированы рельсы, а снизу находится полка для подвесной конструкции.
Мост, состоящий из пролетных двутавровых балок, перпендикулярно соединенных с концевыми балками, которые снабжены колесами и узлами для перемещения по рельсам или элементами для подвешивания к подкрановым путям. В свою очередь, мост имеет полку, по которым движется грузовая тележка. Конструкция содержит ограждения для безопасности рабочих при обслуживании, ремонте.
Грузовая тележка, представляющая собой раму на подвесах. На тележке смонтировано подъемное устройство с редуктором.
Подъемный механизм, который может быть как ручным, так и электрическим (редуктор). Он может иметь разные типы грузозахватных приспособлений – крюк, грейфер, электромагнит и другие.
Кабина оператора, закрепленная под пролетной балкой для хорошего обзора. Многие модели не имеют кабины, а управляются дистанционно.
Трансмиссия, электрическое оснащение (электродвигатели, узлы, кабели — троллейные или гирляндные кабельные линии, которые подвешиваются на специальные каретки и т. п.), приводящие механизмы в действие и для управление.

Узлы, детали унифицированы, а изготавливаются в соответствии с требованиями ГОСТ.

Рис. 2. Схема грузового мостового крана

«Атлант Кран» — высококлассные мостовые краны от производителя!

является ведущим производителем огромного спектра мостовых кранов в России. Индивидуальный подход к каждому покупателю, начиная от отдельных заказов малых строительных организаций до сложных, нестандартных конструкций для промышленных предприятий. Мы не только производим грузоподъемную технику, но и выполняем дальнейшее сопровождение: монтажные работы при установке, гарантийное обслуживание, ремонт в период эксплуатации, модернизацию с полной или частичной заменой износившихся механизмов.

сотрудничает только с надежными и проверенными поставщиками сырья и комплектующих, поэтому каждая производимая модель отвечает стандартам ГОСТ.

Заказать мостовой кран высокого качества или получить подробную консультацию наших специалистов Вы можете прямо сейчас в разделе «Мостовые краны

Буферные узлы и приспособления

Буферные устройства — это дополнительные элементы безопасности, которые действуют при отказе тормозной системы мостового крана в случае непосредственного столкновения с другим краном или столкновения с ограничивающими упорами рельсовых путей. Они принимают на себя всю ударную нагрузку, препятствуя схождению с рельсов.

Выделяют четыре категории буферных устройств:

резиновые,
фрикционные,
гидравлические,
пружинные.

Особенностями буферных устройств безопасности мостового крана являются их гибкость и широкая функциональность (возможно их монтирование как непосредственно на раму грузовых тележек, так и на ограничивающие движение упоры рельсовых путей моста).

Ограничители для движения механизма подъема грузов

Мостовые подъемные краны имеют свою, четко обозначенную в их технической документации, максимальную высоту подъема груза. Поэтому все мостовые краны оснащены автоматическими выключателями, отключающими двигатель подъемного механизма от электросети. Это происходит при достижении максимальной высоты подъема груза или максимально допустимом приближении крюка к мостовым балкам. Благодаря этому сохраняется возможность штатной службы крана. Также снижается риск возникновения аварийной ситуации.

Опорные детали служат дополнительным элементом защиты персонала при отказе или выходе из строя ходовых колес самого крана. Опорные детали и узлы всегда монтируются на мостовые балки из расчета максимальной нагрузки. Эти элементы служат для стабилизации крана во время внештатной ситуации.

Ограничители максимальной подъемности мостовых кранов позволяют избежать перегруза подъемных механизмов, а также всей конструкции, вследствие подъема груза, масса которого превышает допустимое для данной модели значение.

Ограничитель максимальной грузоподъемности большинства мостовых кранов — это автоматический выключатель подъемного привода, при массе поднимаемого груза на 20—25 % больше от указанной в техническом паспорте. При отключении подъемного привода включается спускной привод и начинается опускание груза. В этот момент всем работникам цеха и стропальщикам следует быть внимательными, чтобы не получить травму.

Дополнительные устройства и приборы безопасности мостового крана

Электроблокировка кабины машиниста позволяет избежать поражения электротоком в процессе работы мостового крана. Кроме этого, такой вид защиты исключает поражение статическим зарядом из-за невозможности проведения работы при открытой двери. Если открыть дверь изнутри, механизм блокировки автоматически отключает подачу электротока на площадку для ремонта и обслуживания крана, а также на токопроводящие рабочие части.

У кранов, оснащенных электромагнитами, отключение тока устройствами блокировки не снижает рабочего напряжения. Мостовые краны и тележки, работающие снаружи зданий цеха, дополнительно оснащаются анемометром для измерения допустимой для работы силы ветра. Такие устройства безопасности мостового крана, как звуковая и световая сигнализация, оповещают об опасности для выполнения погрузочно-разгрузочных работ при сильном ветре.

На колесах крана, который постоянно работает на улице, должны быть смонтированы блокировочные захваты, предотвращающие самопроизвольное движение крана в нерабочем состоянии под воздействием силы ветра.

Кабина крановщика обязательно оснащается дополнительной световой и звуковой сигнализацией, предупреждающей о неисправности или о других опасностях (приближении к другому крану или к ограничителям рельсовых путей). Соблюдение правил безопасности при работе с мостовыми кранами — залог отсутствия травм и возникновения аварийной ситуации на производстве.

Грузозахватные органы

В соответствии с характером перемещаемых грузов краны оснащаются различными грузозахватными приспособлениями. В зависимости от их конструкции мостовые краны подразделяются на следующие основные типы:

Крюковые. Это основной, самый распространенный и универсальный тип кранов. Оснащается грузозахватным крюком, как правило, с автоматической защелкой. Может поднимать любые грузы, но не непосредственно крюком, а при помощи строп.
Грейферные — предназначены для погрузки и разгрузки различных сыпучих материалов, а также металлолома. Грейферы бывают двух типов — в виде двойного ковша для разгрузки щебня, песка и т. д. и в виде «клешни» — для металлолома или, например, пиломатериалов.

Магнитные. В качестве грузозахватного приспособления установлен электромагнит, управляемый из кабины крановщика либо с пульта. Используется для перевозки листов металла.
Литейные — оснащены специальными крючьями для захвата емкостей с расплавленным металлом.
Краны-штабелеры. Оборудованы вилами для захвата поддонов с товаром. Используются на складах.

Также на многих мостовых кранах встречаются различные сочетания грузозахватных органов — например, магнитно-грейферные краны. На литейных часто устанавливаются вспомогательные подъемные механизмы с обычными крюками.

Монтаж мостового крана

Мостовой ГПМ требует доработки рабочей площадки – нужно проложить крановой путь.

Рельсовый путь может быть смонтирован на специальной крановой эстакаде, или для его постройки используется пол, колонны и опоры здания.

Есть 3 варианта монтажа:

Поэлементный(пошаговый). Сборка крановых узлов происходит наверху на подкрановых путях.
Крупноблочный— так называемая, укрупненная сборка. На высоту для монтажа поднимаются крупные фрагменты (механизмы, электрооборудование, узлы) крана, заранее собранные внизу.
Полноблочный— полная сборка моста на полу. Конструкция поднимается целиком и монтируется на подкрановых путях. Для данного метода необходимо использование мощной техники.

Классификация мостовых кранов

Промышленность выпускает разные мостовые краны, но всех их можно разделить по следующим ключевым признакам:

области применения;
способу перемещения;
конструкции;
разновидности грузозахватного механизмом.

Если рассмотреть классификацию по области применения, можно выделить следующие виды мостовых кранов:

для цехов;
строительные;
транспортные;
палубные системы.

В зависимости от конструкции подъемные системы делятся на следующие:

балочные;
двухбалочные.

По способу перемещения существует следующая классификация:

опорные краны;
подвесные механизмы.

Если рассматривать механизм, который используется для захвата грузов, то можно выделить современные грейферные и спецсистемы. В эту же группу входят литейные и магнитные устройства. В промышленности часто возникает потребность в крюках.

По конструкции

По этому признаку все подъемные механизмы можно разделить на следующие:

Опорные. Они опираются на рельсовый путь, проложенный по земле, и передвигаются по нему.
Козловые. Монтаж такого моста на рельсовые пути осуществляется с помощью опор.
Подвесные. Такие устройства держатся за рельсы снизу.

Предприятия должны выбирать механизмы, ориентируясь на потребности в перемещении грузов.

Выделяют модели следующих видов:

поднимающие груз до 5 т;
до 50 т;
300-320 т.

Краны имеют разную стоимость.

По назначению

Производители выпускают механизмы, которые по назначению разделяются на следующие:

Общие. Они предназначены для решения типичных строительных задач.
Спецназначения. С их помощью крановщики выполнят грузоподъемные операции, которые требуют особого отношения.

Организация, выбирая механизм, должна учитывать назначение грузов. Если они относятся к категории опасных, их перемещение будет отличаться.

По типу привода

По этому признаку все краны мостового типа можно разделить на следующие:

Ручные. Перемещение груза осуществляется лебедкой.
Электрические, которые работают от сети.

Предприятия могут выбирать из отечественных и зарубежных моделей.

Перевозка

Перевозка мостовых кранов осуществляется разными способами, но чаще всего доставка выполняется с помощью железнодорожных платформ. Отгрузка главных балок осуществляется в сборе. Части конструкции мостов, которые имеют большие пролеты, перевозят 2 или 3 секциями.

Если подъемный механизм имеет небольшую грузоподъемность, тележки транспортируют в собранном виде. На производстве требуются большегрузные тележки, их перевозят узлами. Отдельно осуществляется транспортировка рамы и механизма подъема, при необходимости перемещают с места на место балансиры.

Выбор метода транспортировки зависит от размеров крана. Если он большой, конструкции перевозят на отдельных железнодорожных платформах. Возможна организация сцепки из 2 элементов, но они подходят для доставки груза, длина которого не превышает 17 м. Для этой цели используются платформы, грузоподъемность которых составляет 50 тонн и 60 тонн.

Если грузы негабаритные, необходимо обращать внимание на качество их фиксации

Важно учесть техусловия погрузки. Части крана нужно надежно зафиксировать на месте, для этого под них подкладывают деревянные брусья

Это уменьшает подвижность элементов, они не смещаются при транспортировке. Кран фиксируется к платформе с помощью растяжек. Необходимо сделать расчет на прочность, определить действующие динамические нагрузки и величину воздействия инерционных сил

Части крана нужно надежно зафиксировать на месте, для этого под них подкладывают деревянные брусья. Это уменьшает подвижность элементов, они не смещаются при транспортировке. Кран фиксируется к платформе с помощью растяжек. Необходимо сделать расчет на прочность, определить действующие динамические нагрузки и величину воздействия инерционных сил.

Если железнодорожные пути нельзя использовать для транспортировки, кран грузят на полуприцепы. Для их перевозки используют мощные автомобильные тягачи или тракторы. Предприятие должно выбрать подходящие способы действия.

Электросхема кран-балки

Управление механизмами осуществляет машинист из кабины, подвешенной к ездовой балке, или с пола помещения при помощи кнопочного пульта, соединённого с механизмами К. Потому на неких кран-балках имеются электроприводы подъема и передвижения с 2-мя рабочими скоростями: номинальной и пониженной, которые обеспечиваются внедрением двухскоростных асинхронных движков заместо односкоростных либо дополнительного микроривода.
Конструкции этой техники весьма разнообразны, как, в общем-то, и их характеристики.
Для привода ходовой телеги электротали использован асинхронный электродвигатель 22 рис. Кинематическая схема навесной электротележки Электроталъ смонтирована на ходовой телеге и включает последующее оборудование: электродвигатель 5 подъемного механизма, редуктор 10 цилиндрический, для понижения частоты вращения электродвигателя до величины, обеспечивающей заданную линейную скорость подъема опускания крюка, электрический тормоз 9 , для затормаживания вала мотора при выключении его от сети либо исчезновения напряжения в сети, применяется колодочный тормоз, работающий от усилия пружин при охвате вала колодками, выключатель конечный 7 крюка, для ограничения подъема крюка, при нажатии на него движок отключается от сети и затормаживается, барабан канатный 6 , для сматывания разматывания и хранения каната, крюк 8 , для крепления поднимаемого груза.
Схема кран-балки создаётся для того, чтобы лучше рассмотреть её устройство и оценить условия эксплуатации. Ручная разновидность Этот тип пригоден для работы с грузами, которые имеют небольшой вес.

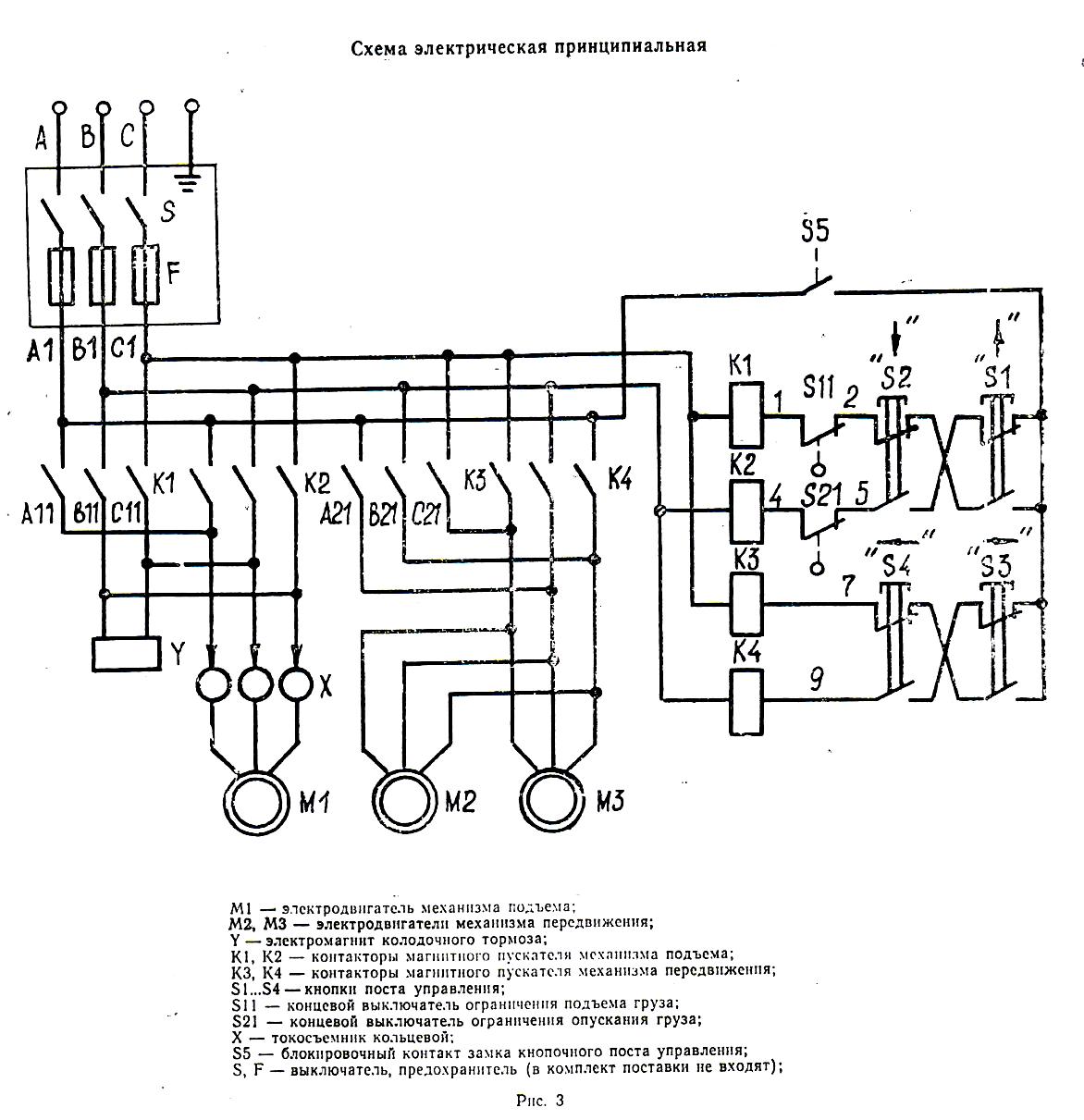

Принципиальная электрическая схема мостового крана и грузоподъемного оборудования любого типа разрабатывается исходя из назначения устройства. Ходовая тележка смонтирована на монорельсе 3 , опирается ходовыми колесами на нижние полки двутавровой балки.

Опорная кран-балка

Подвесная электротележка рис. Навесная электротележка рис.

Ток пойдет через нормально замкнутый контакт концевого выключателя, расположенного на левой крайней точке тельфера. Для реверсирования двигателей достаточно двух двухполюсных контакторов. Очень допустимое время запуска для устройств подъему составляет 3 — 5 с, для устройств передвижения — 10 — 15 с. Для кран-балок транспортирующих грузы по территории завода на относительно большие расстояния, режимы работы двигателей подъема и перемещения различны: для первых характерен кратковременный режим, для вторых — длительный.

Одновременно с двигателем подъема включается электромагнит УА, размыкающий тормоз. Электродвигателями талей и кран-балок управляют с помощью реверсивных магнитных пускателей и пусковых кнопок, подвешиваемых на гибком бронированном кабеле. Кинематическая схема подвесной электротележки Электроталъ смонтирована на ходовой тележке и включает следующее оборудование: электродвигатель 5 подъемного механизма, редуктор 10 цилиндрический, для снижения частоты вращения электродвигателя до величины, обеспечивающей заданную линейную скорость подъема опускания крюка, электромагнитный тормоз 9 , для затормаживания вала двигателя при отключении его от сети или исчезновения напряжения в сети, применяется колодочный тормоз, работающий от усилия пружин при охвате вала колодками, выключатель конечный 7 крюка, для ограничения подъема крюка, при нажатии на него двигатель отключается от сети и затормаживается, барабан канатный 6 , для сматывания разматывания и хранения каната, крюк 8 , для крепления поднимаемого груза. В натуральную величину они представляют собой программные коробки с кнопками, задающими движение грузового троса: вверх, вниз, вперед, назад.
+ 1 тельфер, запуск.

Основные характеристики мостового крана

Главной отличительной чертой мостовых кранов является наличие моста — балки, на которой установлен механизм подъема. Мост может двигаться по крановым путям, либо опираясь на них, либо подвешиваясь. Отсюда различают опорные и подвесные модели грузоподъемной техники.

Так же, исходя из конструкции, различают опорные мостовые краны типов:

Однобалочные модели;
Двухбалочные.

Первые обладают меньшей грузоподъемностью, но и легче, компактнее. Вторые сложнее, тяжелее, зато позволяют перемещать больший вес.

Важными характеристиками устройства, на которые следует обращать внимание при покупке, можно назвать:

Грузоподъемность, максимальная и рабочая;
Скорость передвижения самого крана;
Скорость перемещения тележки с подъемным механизмом;
Скорость подъема груза;
Режим работы;
Устойчивость к нестандартным условиям эксплуатации;
Наличие дополнительных опций.

Все эти показатели напрямую влияют на производительность труда. Для большого производственного участка скорость перемещения крана играет важную роль, так как от нее зависит оперативность выполнения технических операций. Если же участок небольшой, то здесь показатель скорости передвижения крана отходит на второй план. А вот скорость подъема груза одинаково значительна в обоих случаях.

Принцип работы

Мостовые механизмы отличаются от других систем тем, что при работе они опираются на крановый путь. Его делают из железнодорожных рельсов или элементов квадратного сечения, их производят из качественной стали.

Несущая балка перемещается по рельсам, их укладывают на эстакадах внутри цехов или открытых площадках промышленных предприятий. Грузовая тележка движется по мосту, ее оборудуют лебедкой для подъема грузов.

Компаниям часто требуется расширить функциональные возможности грузоподъемных механизмов, в этом случае краны дополняют разными устройствами. Это может быть набор магнитов разной мощности или грейферы. Приобретение дополнительных механизмов дает возможность применять мостовые краны не только в организации промышленного производства, но и для выполнения работы на складах и в строительной отрасли.

Конструкция мостового крана

Любой мостовой кран состоит из одной или нескольких пролетных балок, концевых балок и механизма, поднимающего и перемещающего груз вдоль моста. Классифицировать мостовые краны можно по многим параметрам. Один из основных — количество балок в составе моста. Однобалочный кран имеет одну пролетную балку, двухбалочный — две. Для выполнения различных специфических задач — в основном в металлургии — создаются гигантские механизмы сложной конструкции. На фото — мостовой кран с четырьмя пролетными балками.

В зависимости от конструкции моста изменяется компоновка грузоподъемного устройства. На двухбалочном кране устанавливается специальная тележка, на которой закреплены подъемные агрегаты. На однобалочном кране вместо тележки используется электрическая таль (тельфер).

Механизм перемещения

Опорные краны передвигаются с помощью колес, закрепленных внутри концевых балок. В подвесных кран-балках используются специальные тележки передвижения, закрепленные к верхней части концевых балок и перемещающиеся по нижней полке кранового пути (двутавра).

В настоящее время используются два основных типа привода передвижения мостовых кранов. Опорные краны перемещаются с помощью мотор-редукторов, подвесные — с помощью электродвигателей. Мотор-редуктор состоит из двигателя и редуктора, преобразующего крутящий момент двигателя и передающего его через вал на колесо. На подвесных кранах момент вращения передается от мотора напрямую на колеса тележки передвижения посредством шестерни. Эта шестерня — одно из самых уязвимых мест конструкции, поскольку при малых размерах несет значительную нагрузку.

Не все колеса и тележки передвижения оснащаются двигателями. Часто кран имеет две приводные тележки и две «холостые». Количество электродвигателей передвижения, необходимых на конкретном кране, рассчитывается исходя из грузоподъемности, длины пролета, режима работы и т. д.

Государственные стандарты

В зависимости от типа мостовых кранов существует несколько нормативных документов, регулирующих их изготовление:

ГОСТ 27584-88 — содержит общие технические требования к производству мостовых и козловых кранов, их приемке, хранению, транспортировке, режимам работы и т. д.
ГОСТ на краны мостовые электрические однобалочные опорные №22045-89.
ГОСТ 25711-83 «Краны мостовые электрические общего назначения грузоподъемностью от 5 до 50 тонн».
ГОСТ на краны мостовые однобалочные подвесные №7890-93.

Кроме этих основных стандартов, каждый кран должен соответствовать требованиям множества других ГОСТов — по покраске, качеству сварных соединений, твердости металла и т. д.
