Лебедка своими руками из стартера: чертежи. Как сделать лебедку своими руками?

Каждый автолюбитель должен знать, каким образом самостоятельно может быть изготовлена лебедка своими руками. В ее основу предпочтительнее заложить стартер, технология проведения данных работ будет описана ниже.

Разновидности лебедок

Лебедка выступает в качестве наиболее популярного грузоподъемного механизма. Ее задача состоит в перемещении всевозможных грузов с помощью волока в горизонтальной плоскости. Ее можно применять не только для того, чтобы вытащить машину из грязи и песка, ведь существуют не только автомобильные лебедки, но в этой статье пойдет речь именно о них.

Если вами будет изготавливаться лебедка своими руками, то стоит знать, что данные приспособления отличаются друг от друга габаритами, техническими характеристиками, а также особенностями конструкции. В зависимости от этого можно выделить несколько разновидностей лебедок. Они могут быть ручными, представляющими довольно простую конструкцию как при создании, так и в ходе установки, они не предполагают особых финансовых затрат и обладают незначительными размерами. Такая разновидность выступает в качестве наиболее трудозатратной среди остальных. Как видно из названия, подобная лебедка предполагает приложение немалых физических сил. Данный механизм способен работать с грузом, масса которого не превышает 1 тонны, но иногда встречаются исключения, вами может быть произведена установка лебедки своими руками. Эта разновидность выступает в роли наиболее идеальной, если говорить о разных случаях, которые могут произойти в пути. Но не стоит возлагать большие надежды на такую конструкцию, так как она не покажет себя положительно в особо трудных случаях.

Механические лебедки

Существуют механические лебедки, которые действуют благодаря силе мотора. Этот вариант наиболее надежен, но автолюбители, которые активно занимаются отдыхом в условиях бездорожья, считают его неоднозначным. Такая разновидность лебедки имеет высокую мощность, но занимает больше места. Если машина при приобретении имела данный вид лебедки, то водитель будет чувствовать себя защищенным в сложных условиях. Однако достаточно редко подобные конструкции устанавливаются на автомобиль, который изначально не имеет их. Но вы можете прибегнуть к данному решению, такая лебедка своими руками, чертежи которой должны быть рассмотрены, может быть изготовлена.

Электрические лебедки

Можно выделить электрические лебедки, которые наиболее популярны среди автолюбителей. Вращение барабана такого агрегата происходит благодаря действию электрического мотора, который питается от аккумулятора машины. В этом случае главное – не переусердствовать и не израсходовать энергию двигателя, чтобы была возможность доехать до дома. Данные устройства наиболее практичны, а поднять с их помощью можно груз, вес которого превышает 4 тонны. Вами может быть выполнена лебедка на УАЗ своими руками, она станет отличным помощником в трудных ситуациях.

Гидравлические лебедки

Можно выделить гидравлические лебедки, которые считаются наиболее сложными агрегатами. Подобные приспособления имеют насос, бак, а также приводной насос.

Самостоятельное изготовление лебедки из стартера

Лебедка своими руками может быть изготовлена достаточно просто. Как было упомянуто выше, наиболее распространены сегодня электрические лебедки. По этой причине стоит рассмотреть, как с использованием самых простых материалов изготовить подобное приспособление самостоятельно. В основе конструкции будет автомобильный стартер. Рекомендуется применять в работе тот стартер, который имеет планетарный редуктор.

Особенности проведения работ

Лебедка своими руками может быть выполнена, если предварительно мастером будут подготовлены некоторые инструменты и материалы. Среди них можно выделить трос, сварочный аппарат, болгарку, стальной лист, электрическую проводку, редуктор, стартер.

Процесс проведения работ

Предстоит изготовить барабан, в основе которого могут быть трубы. К последним следует укрепить щечки. Их толщина должна варьироваться в пределах 5 мм. Нужно создать площадку, в основе которой предпочтительнее использовать листовую сталь, именно на ней будет происходить монтаж всех элементов. На данную площадку предстоит укрепить шайбы, болты, гайки, а также посадочные места под барабан. Использовать при этом следует сварочный аппарат. На следующем этапе нужно произвести сопряжение редуктора с барабаном, первичный вал редуктора должен быть направлен вверх. Стоит отметить, что в работе может быть использован плуг для лебедки, своими руками такую конструкцию можно будет изготовить.

Что нужно знать для изготовления лебедки?

При производстве лебедок необходимо учитывать нагрузку, которая будет оказываться на конструкцию. Для автомобильных лебедок чаще всего используются устройства, которые способны выдержать нагрузку от 500 кг до 2 тонн. Рычажная лебедка предназначена для поднятия грузов на максимальную высоту до 4 м. Барабанная конструкция может выдерживать от 250 кг до 2 тонн и поднимать предметы до 30-40 м. Рычажные лебедки очень удобны в эксплуатации и распространены при использовании, так как имеют надежный фиксирующий механизм. Барабанная система удобна в использовании при извлечении машины из кювета либо поднятии грузов. Стопорный элемент работает автоматически, поэтому людям, работающим под лебедкой, грозит минимальная опасность.

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

многоскоростной;
червячный.

Многоскоростной вариант обладает несколькими парами шестерён, поэтому усилие отличается одним из самых высоких показателей. Одним из главных недостатков является пропорциональное увеличение скорости. Два мешка будут подниматься вверх очень медленно, но при поднятии груза массой более 2 тонн подъем будет быстрым.

При изготовлении собственной лебедки можно просчитать усилия, которые будут оказываться на устройство, и сделать несколько пар шестерёнок съемными.

При создании лебедки с червячным механизмом необходимо учитывать усилия, которые будут прилагаться к провороту ручки. Основным недостатком этого типа оборудования является постоянное трение, оказывающееся на металлические части изделия. Данная конструкция очень часто ломается на месте червячной пары. Также стоит не забывать про регулярную смазку движущихся частей. Не стоит оказывать чрезмерную нагрузку на весь механизм, так как это приведет к преждевременному выходу из строя оборудования.

Простые электрические автолебедки

Если все же электрические, то уже не совсем и простые. Хотя, присоединив к последней описанной ручной лебедке электродвигатель вместо ручки, мы получим приличной мощности электролебедку. А вообще, если рассматривать их в качестве гаражных помощников автовладельцев, то вариантов – масса: от применения электродрели в качестве источника механических усилий, до мощных электродвигателей.

Из последних можем представить вашему вниманию варианты с использованием различного типа редукторов, упомянутых в предыдущем разделе.

Но наибольший интерес во всем разнообразии систем и подходов, на наш взгляд, представляет электрическая лебедка, изготовленная из стартера и маховика легкового автомобиля.

Закрепленные в не сложном, но мощном корпусе, с прикрученным прямо к маховику барабаном для троса, они представляют собой идеальную лебедку автолюбителя. Мощную, полностью адаптированную к системе электропитания автомобиля, понятную любому автовладельцу, а главное исключительно ремонтопригодную систему. И реверс не сложно организовать, слегка доработав схему подключения.

Да, эта автолебедка будет потяжелее двух труб и каната, но, отправляясь в путешествие с прогнозируемыми трудностями прохождения маршрута, стоит освободить именно для нее место в багажнике. Может оказаться незаменимой.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Работаем без травматизма, или не стой под грузом

При эксплуатации грузоподъемных механизмов архиважное значение имеют правила безопасности. Ни один человек не должен находиться в зоне действия лебедки

Если это по каким-либо причинам трудно обеспечить, надо выставить наблюдающего, который не допустит возникновения ситуаций, грозящих бедой. Тому, кто управляет механизмом, должно быть хорошо видно, как перемещается груз. Профессионалы знают, сколь важно надежно закрепить лебедку и проверить правильность направления намотки каната на барабан. В идеале запас прочности лебедки должен быть шестикратным.

Если вы используете лебедку, чтобы вытащить автомобиль, убедитесь, что трос вы взяли достаточно прочный и без повреждений. А для страховки будет нелишним накинуть на трос какое-нибудь старое покрывало или куртку, которую не жалко запачкать. В случае обрыва троса, это частично погасит силу, с которой «выстрелят» его куски, что может спасти вас от травмы.

Простейшие приспособленияв качестве ручной лебедки

Иногда вместо лебедки достаточно будет иметь в багажнике машины мощную автомобильную стяжку.

Порой такая стяжка, кроме своего прямого назначения, может помочь в освобождении легковушки из грязевого или снегового плена. Усилие на ее храповом механизме рассчитано на две с половиной тонны, что более чем достаточно для большинства малолитражек. Стропа вообще выдерживает до четырех с половиной тонн. За одну навивку, до момента, когда начнет мешать фиксатор, такая стяжка может подтянуть автомобиль сантиметров на 50, чего иногда бывает достаточно для того, чтобы он почувствовал под колесами твердую дорогу. Потом ведь, процедуру можно неоднократно повторить, постепенно протягивая освободившийся конец стропы. Все это отлично работает, если на расстоянии длины стропы растет достаточно мощное дерево.

Если подходящее дерево случайно не выросло в нужном вам месте, полезно иметь в автомобиле небольшой лом или отрезок трубы длиной не менее 700 – 800 мм и увесистый топорик. Вбитые в землю на нужном расстоянии, они смогут послужить упором для крепления стропы. Впрочем, если дерева таки нет, то тот же набор необходим и для лебедки. Вбивать упор нужно под небольшим углом, с наклоном верхней части от автомобиля.

При таком же дополнительном оборудовании и наличии троса диаметром 8 – 10 мм или мощного альпинистского каната, роль лебедки может выполнить дополнительный отрезок трубы немного большего диаметра, чем упорная труба или лом. Принцип работы такой простейшей лебедки понятен из схемы на ниже.

Очень неплохо, когда эта наружная труба снабжена надежно приваренным ухом, в которое можно вставить не менее надежный рычаг. Впрочем, очевидно, что для выполнения задачи, достаточно будет просто второй трубы, если вы не в пустыне и подходящие рычаги растут на небольшом отдалении от места, в котором вы застряли. Топорик-то уже точно в багажнике?

Ручная барабанная лебедка – разновидности

Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.

Односкоростной шестеренчатый привод

К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.

Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.

Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.

С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.

Многоскоростной шестеренчатый привод

Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.

Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.

Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.

Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»

ВАЖНО! Стопор должен быть подпружинен.

Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.

При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.

Червячный привод

Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.

Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.

Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.

Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.

Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.

Планетарный редуктор

При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

Прямоугольная труба для рамы.
Вал для барабана, можно использовать трубку круглого сечения.
Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
Звёздочки — большая и малая. Цепь.
Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
Рычаг для привода.
Трос с карабином.
Сварка и электроды.
Болгарка и шлифовальный диск к ней.
Краска и грунтовка.
Гаечные ключи в наборе.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
Одно в центре. Диаметр должен соответствовать размеру вала.
6 отверстий на расстоянии 7 см.

Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.

С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку

При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи

Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Виды ручных лебедок

Как было сказано выше, основное предназначение ручной и электрической лебедки — перемещение грузов на различные расстояния. Это можно делать как по горизонтали, так и по вертикали, используя упор или обходясь без него. На сегодняшний день чаще всего используется три основных вида ручных лебедок:

Рычажная

Эта разновидность лебедки в отличие от электрической имеет в своей конструкции несколько обязательных элементов: помимо троса в ней предусмотрена трещотка либо храповый механизм, а также рычаг. От других видов лебедок она отличается тем, что способна работать в подвешенном состоянии и ее не требуется закреплять к прочному основанию.

Для запуска храпового механизма рычагом совершаются качательные движения. Еще в конструкции этой разновидности предусмотрен встроенный барабан, имеющий фиксаторы-кулачки, не дающие ему разматываться.

Из недостатков, которыми обладает эта разновидность лебедки, главным является короткий трос, длина которого достигает 6 м. Но здесь гораздо важнее, какое усилие она создает в тяге. Этот параметр у лебедки может составлять от 750 кг до 4 тонн усилий. Этого достаточно для того, чтобы поднимать груз на высоту до 4 м.

Барабанная

Этот тип лебедки по сравнению с электрической имеет в своем оснащении следующие основные элементы — опора, рукоятка, редуктор и барабан. Последний элемент бывают двух типов — зубчатые и червячный. Причём именно первый более предпочтителен, поскольку в этом случае значительно сокращается износ барабана.

У этой лебедки имеется и другое название — тросовая. Она получила его неслучайно, ведь она оснащена барабаном с длинным тросом. Принцип ее работы заключается в следующем: оператор вращает рукоятку, создаваемая в результате вращения энергия передается через барабан редуктору, в результате барабан начинает производить необходимые тяговые усилия.

Перед тем как начинать работу с лебедкой, ее нужно надежно закрепить. В конструкции барабана предусмотрен важный стопорный механизм. Он присутствует здесь на случай неожиданного падения груза и автоматически отключает ее.

Создаваемое в процессе использования барабанной лебедки тяговое усилие имеет значение от 250 кг до 5 тонн. Стандартная длина троса составляет порядка 30-40 м, а его толщина не превышает 15 мм.

По мере увеличения толщины троса заметно расширяются возможности оператора по использованию ручной лебедки. С ее помощью можно вытащить автомобиль из кювета, а также совершать различные манипуляции с тяжелыми бетонными блоками, в том числе поднимать их на высоту.

Монтажно-тяговая

Фактически она является лебедкой рычажного типа, но имеет одно отличие — у неё нет барабана. На корпусе присутствуют зажимы-кулачки, посредством которых создается необходимое усилие.

Кулачки имеют параллельное расположение. Это объясняет, почему оказываемое на трос давление распределяется равномерно по всем направлениям, а это продлевает срок службы троса.

Присутствующий в конструкции рычаг позволяет блокировать кулачки. Рычаг лебедки, который дополнительно оснащен резным штифтом, обеспечивает надежную защиту механизма от перегрузки.

Рассматриваемая разновидность ручной лебедки является наиболее популярной, поскольку имеет наиболее продуманную конструкцию и может использоваться для решения различных задач в любой сфере.

Для того чтобы реже приходилось ремонтировать такую лебёдку, достаточно выполнять главное условие — регулярно смазывать ее механизм.

За что цеплять (не цеплять) лебедке

Чаще всего приходится лебедиться именно за дерево. Конечно же для якоря лебедке могут отлично послужить и камни и пеньки и лежащие бревна и искусственные сооружения…

Из деревьев лучше всего подходят березы и сосны. Плохо лебедиться за елки – их корневая система слабая для лебедки и даже двадцатисантиметровые в диаметре елки выкорчевываются!

На пеньки и камни нужно вешать голый трос (без корозащитки) удавкой – он так надежнее зацепится и не будет соскакивать.

Категорически не допускается использовать для лебежения опоры ЛЭП. Как деревянные столбы, так и бетонные легко падают! Кроме того, что столб сильно повредит автомобиль можно получить электрошок и возникнут проблемы с правоохранительными органами: ЛЭП объект стратегический!

В принципе можно тянуться за бетонные фундаменты больших опор или за железные конструкции и столбы… но я вам этого не говорил

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

полиспасты;
барабанные конструкции;
рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке.

Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов.

Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Виды абразивной наждачки по зернистости и обозначению

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

траверса;
скоба для переноски;
щека для монтажа деталей;
колесо (блок);
упор;
подшипник;
втулка;
ось;
держатель оси;
масленка для подшипников;
ограничитель тали;
гайка;
подшипник;
щека.

Конец тали закрепляется на одной из обойм.

Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста.

Этих недостатков нет у другого вида подъемников.

Какой термопистолет выбрать для домашнего использования

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры.

Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра.

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

Как своими руками сделать коптильню горячего копчения

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Особенности изготовления лебедки из стартера

Для этого лучше всего брать стартер, который в своей конструкции уже имеет планетарный редуктор. Это может быть, например, жигулевский стартер.

Для выполнения работы вам понадобится:

барабан, его можно сделать из трубы, к которой приваривают щечки толщиной 4-5 мм;
шестерни;
редуктор;
трос;
стартер;
металлический лист, на который будет монтироваться вся конструкция;
сварочный аппарат;
болгарка;
измерительные инструменты;
электропроводка.

Сначала надо сделать площадку, на которую будут монтироваться все элементы конструкции. На площадку приваривают посадочные места под барабан и выполняют его монтаж.

Следующим этапом будет соединение барабана и редуктора, при этом его первичный вал должен быть направлен верх. Соединяем редуктор и стартер. На первичный вал редуктора надевают шестерню, это может быть венец маховика. Осталось подключить проводку — и самодельная конструкция готова.

Как видите, сделать лебедку из стартера под силу любому домашнему мастеру. Таким образом, вы получите надежное и полезное оборудование и сможете сэкономить значительные средства.

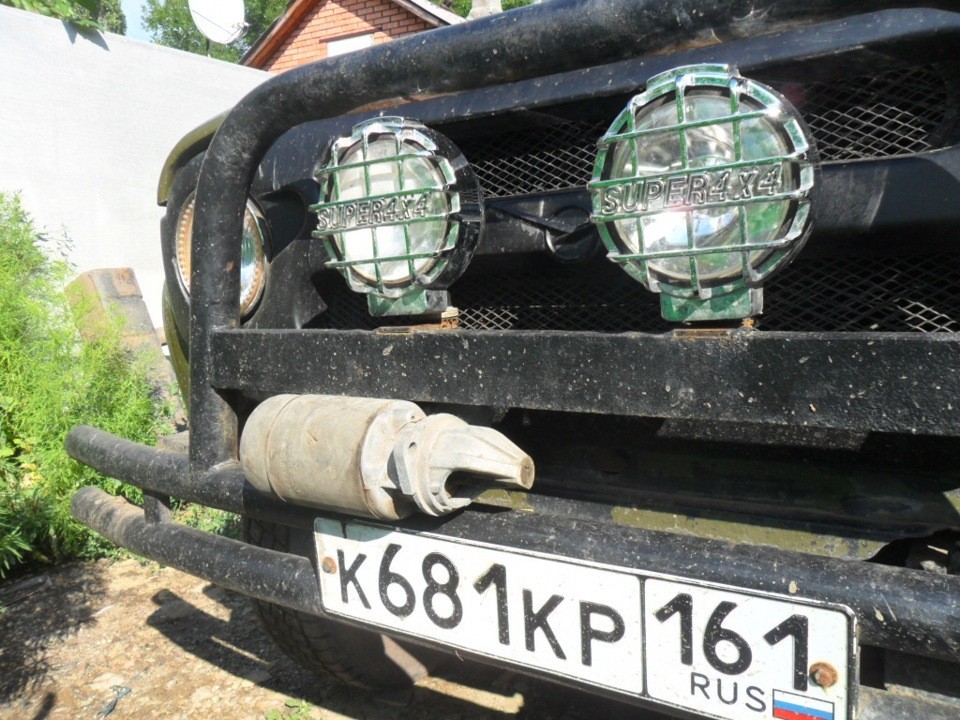

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

Барабан с шестернёй в сборе.

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Схема подключения реверса на лебёдке.

Наматываем трос на барабан, толщина троса 6 – 10 мм.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

Знаю что сейчас в меня полетят яйца, гнилые помидоры и прочее… но я хочу сказать одно, я решил делать лебдку, и я буду… не важно получится она или нет, но я попытаюсь. Да, работы много… так же придется резать морду наверное, бампер, но оно наверное того стоит). Да, работы много… так же придется резать морду наверное, бампер, но оно наверное того стоит)

Да, работы много… так же придется резать морду наверное, бампер, но оно наверное того стоит)

Взял за бесплатно стартер сегодня, 12 в. 1,5 квт.Немножко потрепан, но ни че) Двигатель работает) это главное) И сделан в СССР а не в китае)

Скоро буду делать как то барабан, шестеренку цеплять,

редуктора не будет, будет шестеренчатый механизм. малая шестерня будет крутить большую.

Короче все в процессе…

Приложил стартер к бамперу, сделал пару фото… но он будет за бампером… так он не останется… будет по дргуому.

Автомобильная электрическая лебедка своими руками

Если вместо ручки использовать электродвигатель, то получится лебедка электрическая своими руками. Для ее изготовления потребуется:

сварочный аппарат;
рама из трубы поперечного сечения;
вал, который изготавливают из короткого отрезка трубы;
большая и малая шестеренки, а также цепь к ним;
по 6 гаек и шпилек (длиной до 24 см);
ступицы и трон с карабином;
электромотор на 12В.

С таким набором деталей получится авто лебедка 12 вольт своими руками. Следует учитывать, что такой мотор будет потреблять много энергии от бортовой сети авто, поэтому им удобно пользоваться только при работающем моторе.

Лебёдка электрическая 220в своими руками подойдет для домашнего хозяйства. Применять мощный двигатель тут нерационально, вполне подойдет автогенератор, который подключают таким образом, чтобы он работал как двигатель.

ПОСМОТРЕТЬ ВИДЕО

Если применить стартер, то прибор получится более компактным. Конечно, он не рассчитан на мощную нагрузку, поэтому долго работать он не будет. Переделка стартера в электродвигатель своими руками вполне возможна, но этот процесс достаточно сложны технически.

Автолебедка своими руками изготавливается следующим образом:

На цилиндре размещают диски и закрепляют их на определенном расстоянии один от другого.
На вал присоединяют шестерни и ступицы (они удерживают барабан с обеих сторон).
Другую часть цилиндра комплектуют малой шестерней и на конструкцию надевают цепь.

Простой вариант из подручных материалов

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

Материалы:

Лом и обрезок трубы.
Трос.
Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
На ось надевают трубку большего диаметра, к которой прикрепляют трос.
Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное — чтобы материал был прочным.

Подобным устройством, которое собирается за десять минут, можно сдвинуть любую тяжесть с места, а не только автомобиль. Рычаг вращают так, чтобы трос наматывался на трубу. Такая ручная лебёдка поможет оперативно решить проблемы передвижения тяжёлого груза. Это не полноценное устройство, но с задачей справится.
